对标PD3.1标准,闪极140W充电器体验

时间:2022-08-04 15:45:23 | 来源:新浪众测

2021年5月,USB-IF协会推出了新的USB PD3.1标准,将最大输出功率由100W提升至240W。而紧随其后,苹果发布了MacBook Pro 16 2021 标配了首款PD3.1氮化镓充电器,最大140W输出功率正式进入消费领域。虽然到目前为止支持PD3.1的终端设备只有MacBook Pro 16 2021 这一款,但是依然挡不住国内充电厂商跟进的热情,闪极就是其中的领跑者之一,在全球首发了140W 三口氮化镓充电器,让我们来看看它的实力吧。

【外观外形】

对标PD3.1标准,闪极140W充电器体验_新浪众测

这款闪极140W氮化镓充电器采用了闪极一贯的橙色套壳+黑色内盒设计,平面设计风格平淡简约,正面下方大字体标注了闪极的英文Logo,其下侧则是小字体的“闪极GaN充电器 140W 三口”字样,彰显了产品的最大特色亮点。

对标PD3.1标准,闪极140W充电器体验_新浪众测

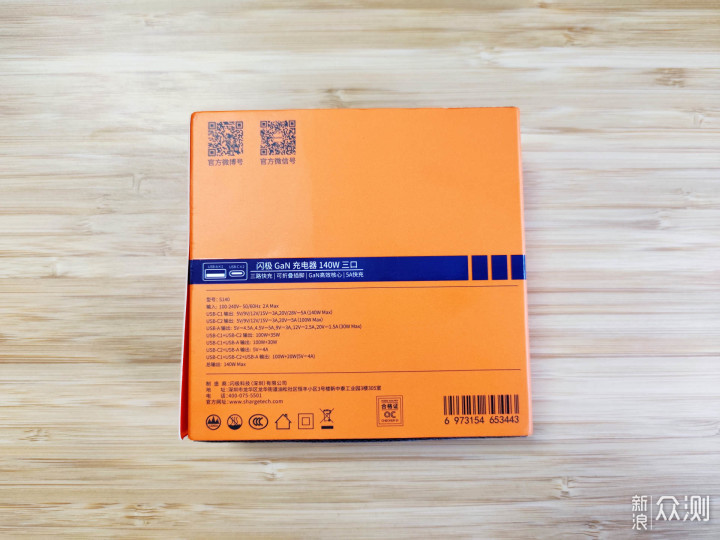

包装盒的背面标注了产品的具体规格参数以及产品的生产信息、相关认证等内容。在中部有一条蓝色的条纹,条纹上面用图示说明了充电器的接口构成和主要特点。

对标PD3.1标准,闪极140W充电器体验_新浪众测

包装盒内仅有充电器主体和一份说明书(含保修卡),再无其他。这里给官方提个建议,希望能够有附带有140W充电线的套装售卖,这样可以很大程度上方便对140W有需求的用户啊。

对标PD3.1标准,闪极140W充电器体验_新浪众测

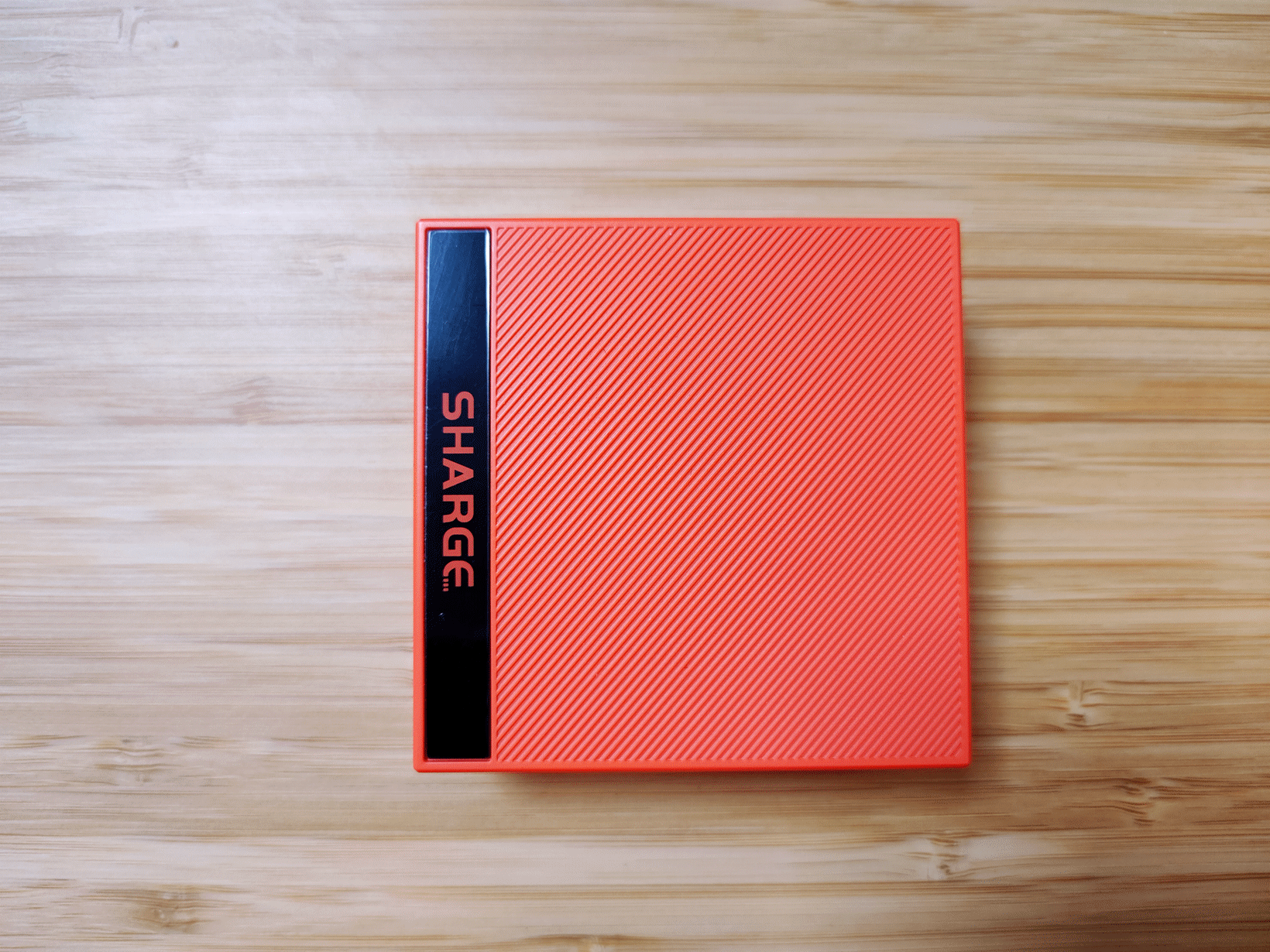

话说闪极这个充电器太有家族语言了,和自家的100W、90W、65W一样的外观造型,都是折叠插脚,都是撞色设计,也都棱角分明。不同就在于不同功率的产品主色是不一样的,这款140W充电器采用了橙色主色,代表了超强实力么?

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器采用的是1A2C的输出端口设计,更多的输出接口可以为更多的设备供电,以备不时之需。三个接口可以同时输出,也保留了A口方便“年龄较大”的设备。充电器采用了橙色主色,则黑色胶芯更加直观。每个接口都做了标识,而在USB-C1接口上还特别做了“PD3.1 140W”的标注,显示其特殊身份。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器采用了可折叠插脚设计,进一步减少体积,更加方便收纳和携带。

对标PD3.1标准,闪极140W充电器体验_新浪众测

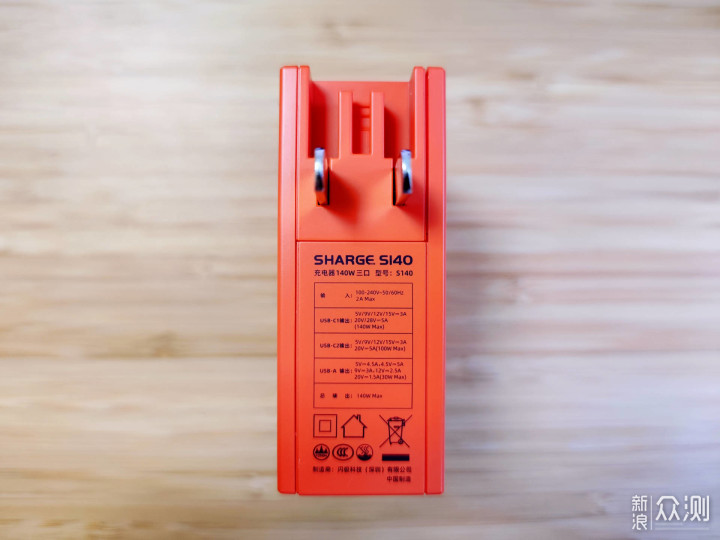

插脚册还印有产品的主要参数和认证信息。

USB-C1输出:5V/9V/12V/15V-3A,20V/28V-5A(140W Max)

USB-C2输出:5V/9V/12V/15V-3A,20V-5A(100W Max)

USB-A输出:5V-4.5A,4.5V-5A,9V-3A,12V-2.5A,20V-1.5A(30W Max)

总输出:140W Max

对标PD3.1标准,闪极140W充电器体验_新浪众测

手工测量充电器的大小,结果为73.2mm*73.2mm*29.2mm,与官方参数差距不大,总体积为156.89cm³,按照最大140W输出功率计算,功率密度约为0.89W/cm³,还算不错。

对标PD3.1标准,闪极140W充电器体验_新浪众测

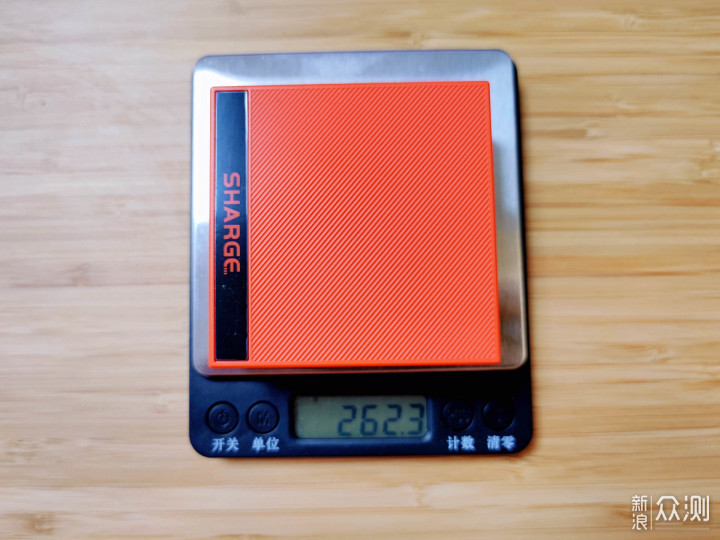

闪极140WGaN充电器的重量为262.3g,半斤多了,不过想想它140W的输出功率,还是三口输出,这个重量算是控制的不错了,比苹果那个单口140W的还要轻一些。

对标PD3.1标准,闪极140W充电器体验_新浪众测

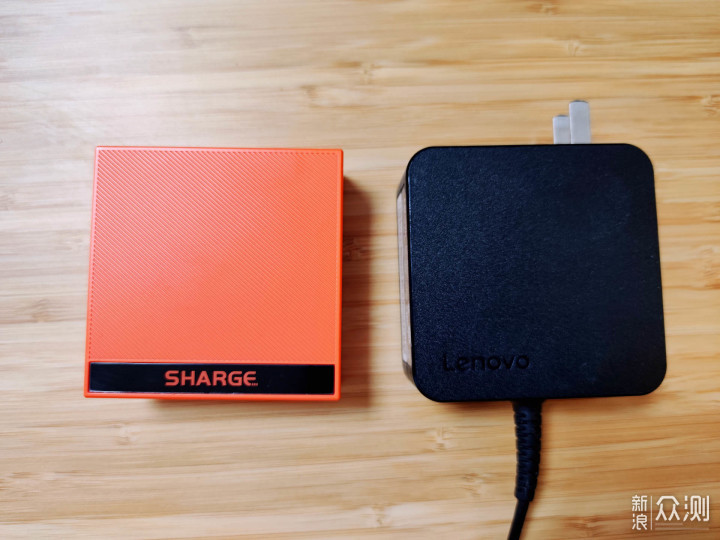

这个个头,和联想小新Air13Pro附带的充电器差不多,但是小新那个是65W的,GaN的应用功不可没啊。

【功能性能】

1.USB-C1接口

先来看看最亮眼的C1接口。

对标PD3.1标准,闪极140W充电器体验_新浪众测

对标PD3.1标准,闪极140W充电器体验_新浪众测

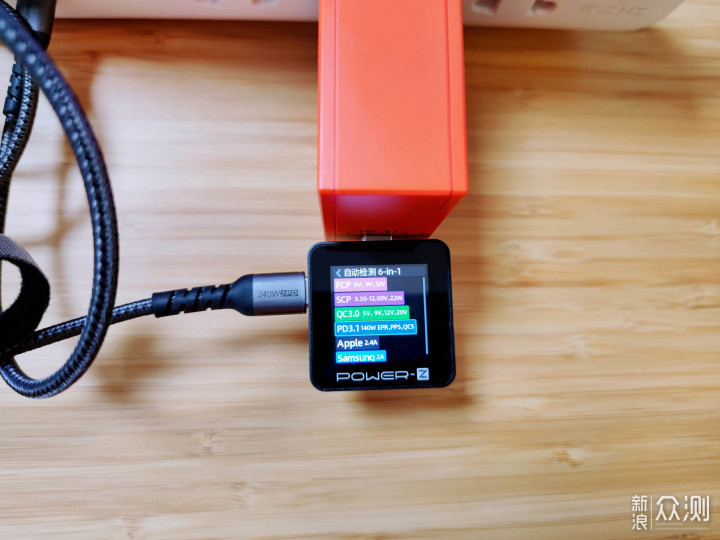

使用POWER-Z KM002C、FNB48检测仪检测USB-C1接口支持的快充协议,发现该接口可以支持PD3.1、QC2.0、QC3.0、QC5.0、FCP、SCP、AFC、PE等快充协议,支持的协议算是比较广泛了。

对标PD3.1标准,闪极140W充电器体验_新浪众测

PDO报文显示充电器共支持5V/3A、9V/3A、12V/3A、15V/3A、20V/5A和28V/5A六组固定电压档位和3.3V-21V/5A一组PPS可调电压档位,最高支持140W输出。

对标PD3.1标准,闪极140W充电器体验_新浪众测

这个PD3.1的140W输出暂时还没有扩展到手机上面来,目前各大厂商超过百瓦的充电协议都是私有协议,加上囊中羞涩我手上确实没有MacBook Pro 16 2021,这里退而求其次的使用了POWER-Z PD3.1诱骗器测试一下28V的激活情况,亮起了4颗LED灯,检测仪也显示了此时的电压为28V,说明可以正常激活28V5A PD3.1快充协议。

对标PD3.1标准,闪极140W充电器体验_新浪众测

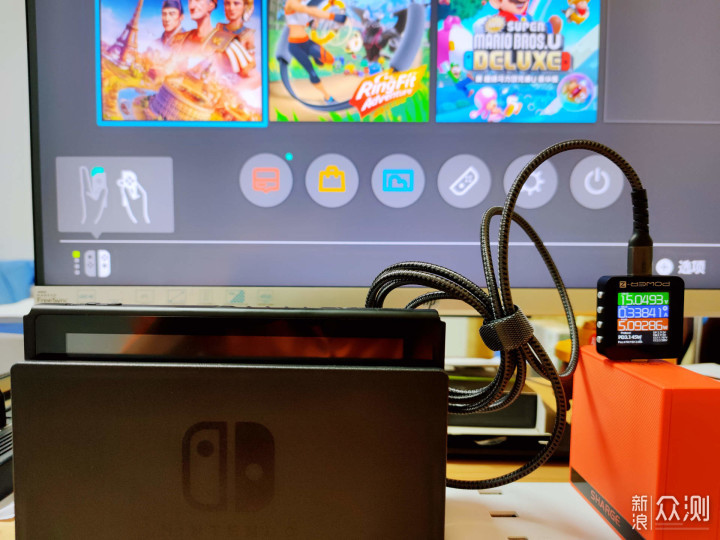

充电器USB-C1接口为任天堂SWITCH TV模式供电,充电模式为15.04V 0.33A 5.09W,成功启动了游戏机TV模式

对标PD3.1标准,闪极140W充电器体验_新浪众测

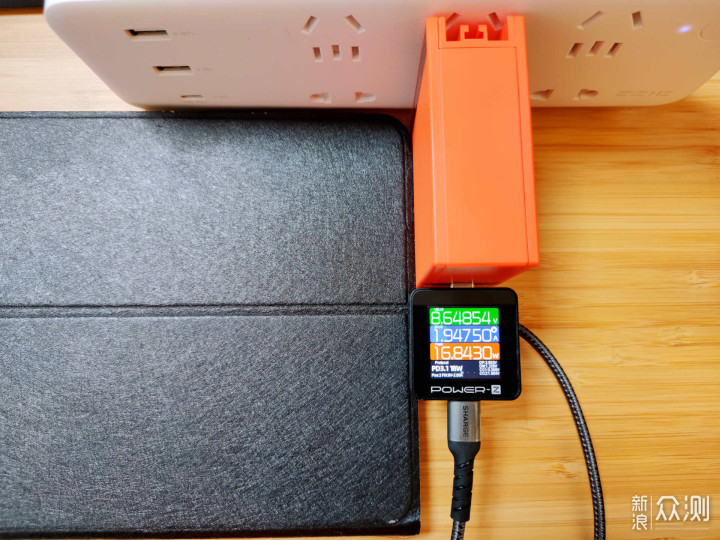

荣耀V6平板电脑最高支持22.5W SCP快充协议,充电器USB-C1接口为荣耀V6平板电脑充电时,充电模式为8.64V/1.95A/16.84W,平板显示启动超级快冲模式,检测仪显示激活了18W PD快充协议。

对标PD3.1标准,闪极140W充电器体验_新浪众测

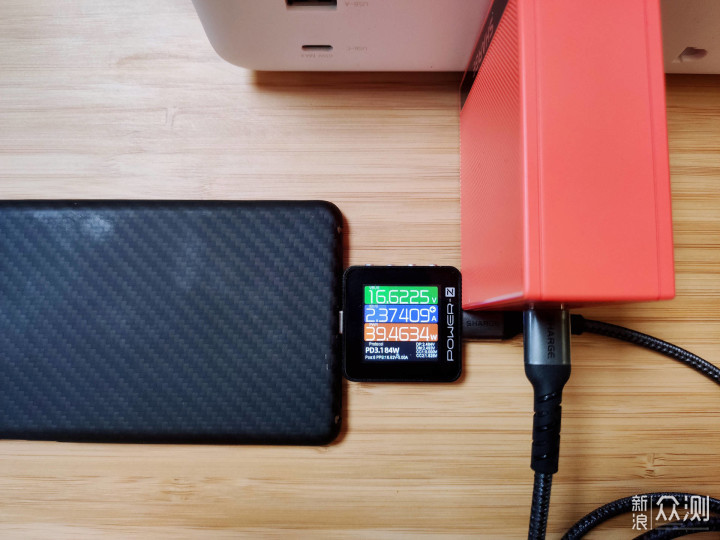

小米MIX4手机支持最高120W充电模式,但是属于小米20V/6A私有协议。闪极充电器USB-C1接口为小米MIX4手机充电,充电模式为16.62V/2.37A/39.46W,手机显示快速充电,检测器显示激活了PD快充协议。

2.USB-C2接口

对标PD3.1标准,闪极140W充电器体验_新浪众测

对标PD3.1标准,闪极140W充电器体验_新浪众测

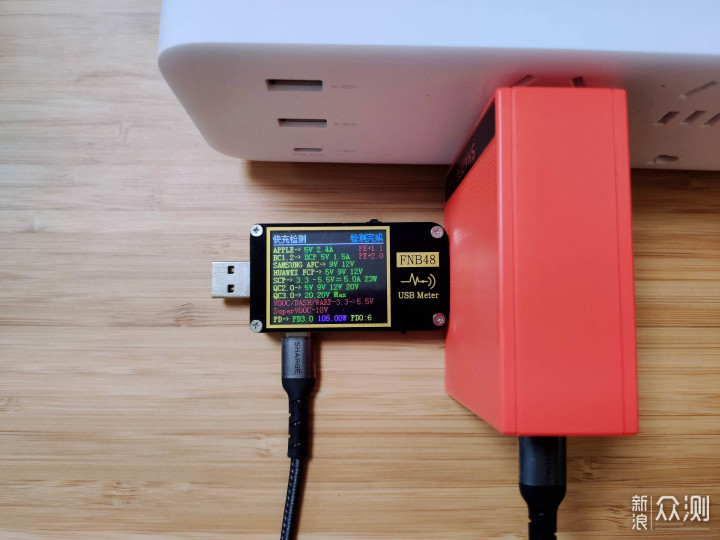

使用POWER-Z KM002C、FNB48检测仪检测USB-C2接口支持的快充协议,发现该接口可以支持PD3.0、QC2.0、QC3.0、QC5.0、FCP、SCP、AFC等快充协议,支持的协议也很广泛。

对标PD3.1标准,闪极140W充电器体验_新浪众测

PDO报文显示充电器共支持5V/3A、9V/3A、12V/3A、15V/3A和20V/5A五组固定电压档位和3.3V-21V/5A一组PPS可调电压档位,最高支持105W输出。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-C2接口除了不支持28V/5A PD档位外,其余功能性能均与C1接口类似,所以这里就不再赘述相关充电兼容性了。

3.USB-A接口

对标PD3.1标准,闪极140W充电器体验_新浪众测

使用FNB48检测仪检测USB-A接口支持的快充协议情况,发现该接口可以支持QC2.0、QC3.0、FCP、SCP、AFC等协议,最高支持30W输出。

对标PD3.1标准,闪极140W充电器体验_新浪众测

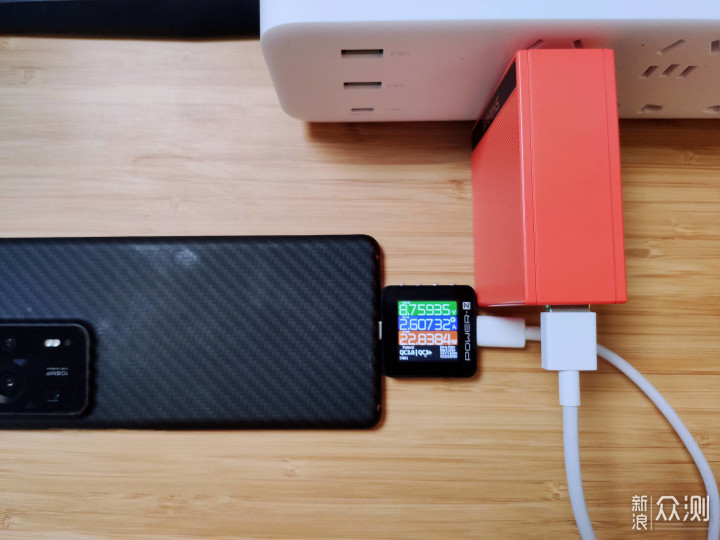

充电器USB-A接口为小米MIX4手机充电,充电模式为8.75V/2.61A/22.83W,手机界面显示启动xiaomi turbo charge模式,检测仪显示启动了QC3.0/QC3+快充协议。

对标PD3.1标准,闪极140W充电器体验_新浪众测

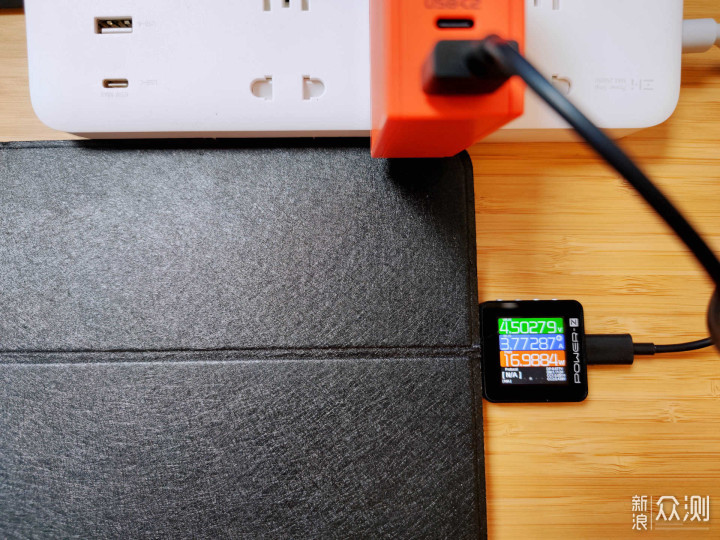

充电器USB-A接口为荣耀V6平板电脑充电,充电模式为4.50V/3.77A/16.98W,平板界面显示启动了超级快冲模式,检测仪未检测出正确的快充协议。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-A接口为小米手环6充电,充电模式为4.96V/0.10A/0.52W,说明可以很好的支持小电流充电。

4.多口同时输出

对标PD3.1标准,闪极140W充电器体验_新浪众测

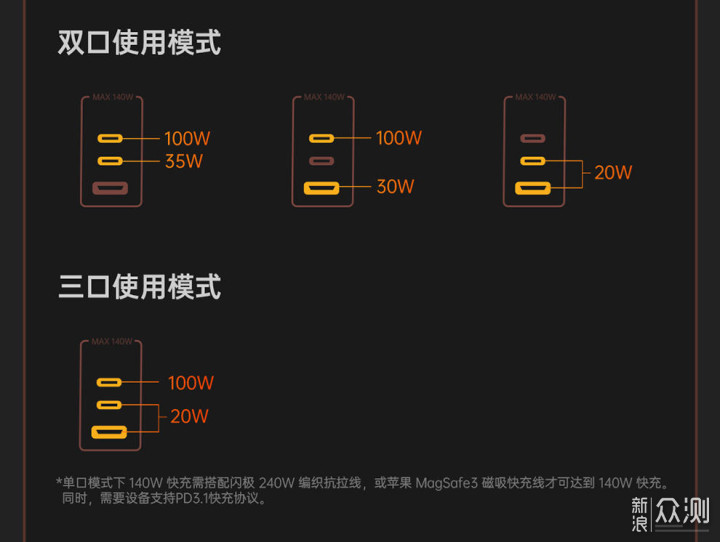

充电器支持多口同时输出,官方也给出了不同情况下的最高输出功率情况,分别为:

USB-C1+USB-C2双口同时输出时,其中C1最高输出为100W,C2最高输出为35W;

USB-C1+USB-A双口同时输出时,其中C1最高输出为100W,A口最高输出为30W;

USB-C2+USB-A双口同时输出时,没有具体的分配方案,同时共享20W输出功率;

三个接口同时输出时,C1接口最高输出为100W,C2和A口同样的是共享20W输出功率。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-C1和USB-C2接口分别为联想小新Air13 Pro笔记本电脑和小米MIX4手机充电,笔记本充电模式为20.26V/1.83A/37.19W,启动PD充电协议,手机充电模式为16. 48V/2.20A/36.35W,同样启动了PD充电协议,充电总功率为73.54W。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-C1和USB-C2接口分别为任天堂Switch TV底座模式和联想小新Air13 Pro笔记本电脑供电,笔记本电脑充电模式为20.19V/1.82A/36.76W,启动了PD快充协议,Switch TV底座充电模式为15.08V/0.51A/7.73W,可以正常激活TV模式,充电总功率为44.49W。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-C1接口接联想小新Air13 Pro笔记本电脑、USB-A接口接小米MIX4手机,笔记本充电模式为20.18V/1.68A/33.00W,启动了PD充电协议,手机充电模式为8.76V/2.60A/22.86W,启动了QC3.0/QC3+充电协议,充电总功率为55.86W。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-C2接口接小米MIX4手机、USB-A接口接小米9手机,MIX4充电模式为4.90V/1.08A/5.31W,小米9充电模式为4.97V/1.65A/8.25W,充电总功率为13.56W。

对标PD3.1标准,闪极140W充电器体验_新浪众测

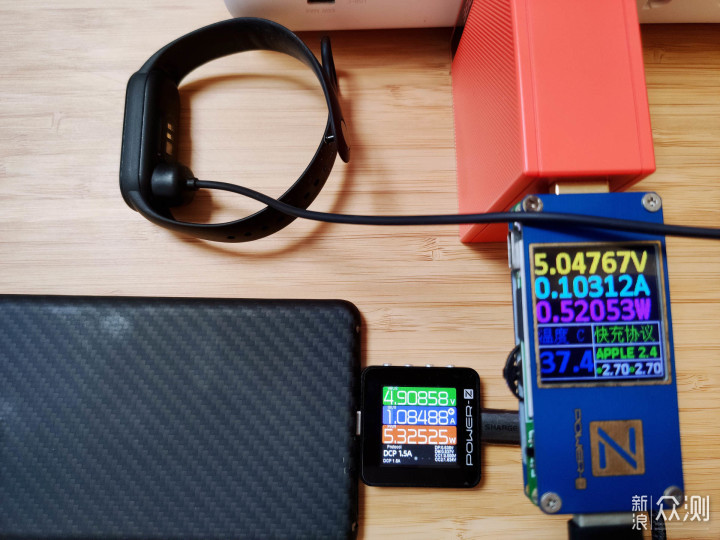

充电器USB-C2接口接小米MIX4手机、USB-A接口接小米手环6等小功率设备,MIX4手机充电模式为4.90V/1.08A/5.32W,小米手环6充电模式为5.04V/0.10A/0.52W,为小电流充电模式,充电总功率为5.84W。

对标PD3.1标准,闪极140W充电器体验_新浪众测

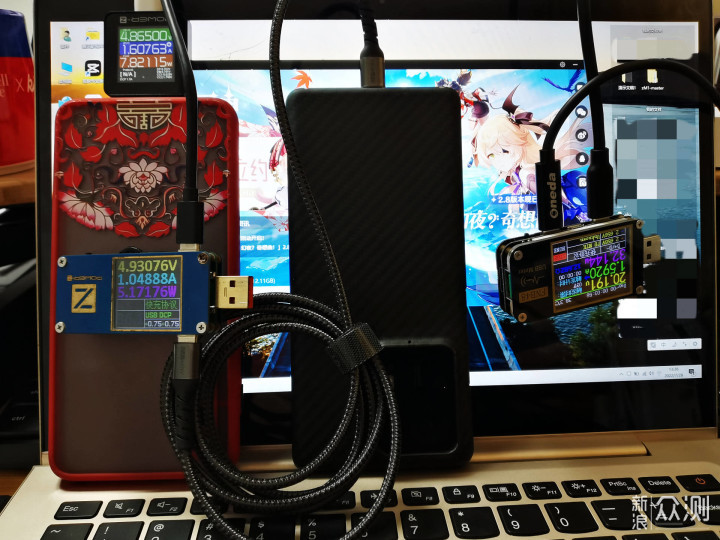

充电器USB-C1接口接联想小新Air13 Pro笔记本电脑、USB-C2接口接小米MIX4手机、USB-A接口接小米9手机,三者的功率分别为32.14W、5.17W、7.82W,充电总功率为45.13W。

对标PD3.1标准,闪极140W充电器体验_新浪众测

充电器USB-C1接口接联想小新Air13 Pro笔记本电脑、USB-C2接口接小米MIX4手机、USB-A接口接小米手环6,三者的功率分别为23.73W、5.32W、0.52W,充电总功率为29.57W。

【总结】

对标PD3.1标准,闪极140W充电器体验_新浪众测

闪极这款140W PD3.1充电器在外观采用了大胆的撞色设计,橙黑配色显得活力满满,棱角分明的外形,又会给人以刚毅俊朗的印象,加上可折叠插脚、最高140W输出、最新的PD3.1协议、2C1A多输出接口,整体的输出性能上也是无可挑剔,性价比也非常不错。整体来讲,闪极140W氮化镓充电器真的是一款既满足当下又可以战未来的不二之选。
