安钛克HCG-X1000玫瑰金高端金牌电源拆解分析

时间:2022-05-11 10:46:20 | 来源:新浪众测

前言

装机爱好者始终有一颗装机之心,而每次给朋友推荐装机清单,总会把电源放在重中之重,因为整机运行的稳定与否,电源是最基础的保障,可以说是建造房屋的地基了,而且电源是更新换代最慢可以用很久的。很多年前都是航嘉长城,近十年基本都是安钛克、海韵、海盗船等等这些大品牌,当然也有如台达、乔威、长城等代工品牌,以前经常看大佬拆解电源,其实我自己也是手痒痒,因为以前拆的都是工作站上的台达系列,所以今天我要拆一颗自己的HCG X1000。不过这个可不要效仿哦,现在金牌以上全模组电源基本都在七年十年甚至十二年的保修,拆了就没有保修失去的可是一份巨大的保障。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

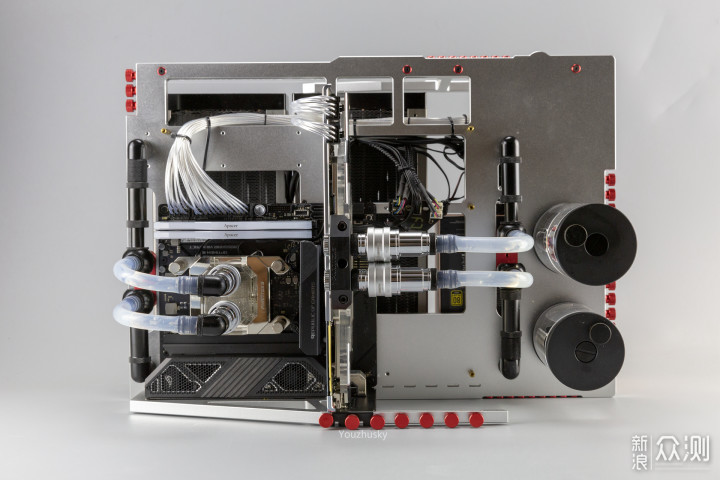

​这台机器是两年前做的,集成化分体水冷CZ打造,大佬已经进军其他产业

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

开箱

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

这颗HCG X-1000是为这台机器专门买的,上一个安钛克电源还是14年买的HCP1000白金版

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

这颗电源包装盒外面的小纸片显示了安钛克的高端电源历程,主要是HCG和HCP系列,之前的那颗HCP1000也是台达代工的采用LLC全桥谐振拓扑+同步整流+DC2DC的顶级电源。而这一代2017年推出的HCG EXTREME GOLD系列也是联合海韵打造的,且和HCP1000一样都有安钛克参与设计,10年质保的产品自然用得放心。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

这里显示了这颗HCG-X1000的特性100%全日系电容、92%金牌转换效率、1000W持续输出,全模组接口、风扇支持低负载停转的混合模式、10年质保。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

这里是多国语言详细特性介绍。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

包装内物品:质保卡、产品卡、扎带、电源线、电源包、模组线包。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

电源全家福的内容:其中支持双CPU8P、六条PCI-E线缆。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

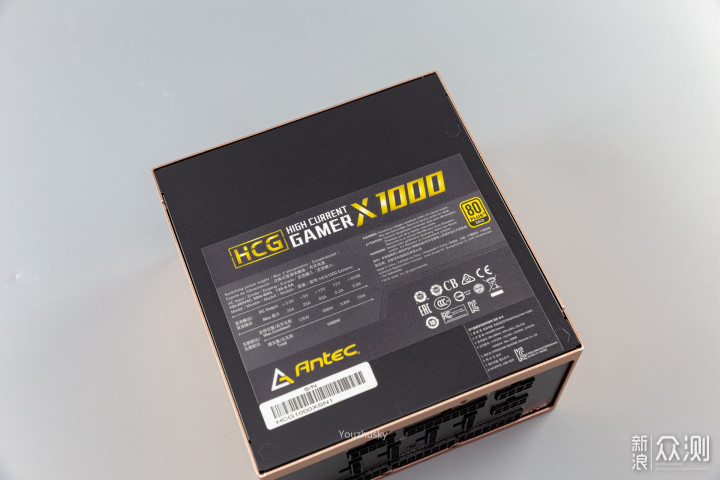

电源本体的铭牌,详细输出参数和各种安规认证。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

进风口一侧,安钛克的标志和进风口格栅。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

全模组接口,上面正好三组六个PCI-E/CPU接口,左侧是两个,正好与模组线一起满配,中级是SATA模组接口,下面主板的10+18模组线接口。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

出风口设计,HYBRID MODE混合模式开关和电源开关

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

电源的侧面都是一样的铝制罩子,比普通铁壳电源摸起来高档,右上角那颗螺丝贴有质保标签。

拆解

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

看完开箱,那么接下来就要大开杀戒了,撸起袖子拿起螺丝刀拆拆拆,但是这里还是要提醒各位,不要虽然拆,拆了就失去十年质保了,因为螺丝处有质保标签。其实拆起来很简单,拧完螺丝拿下铝制外壳。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

风扇外壳罩子上的四颗螺丝拆了就可以拿下风扇拆开了,风扇电源线也是接口形式拿下接头就可以了。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

取下风扇,一窥究竟。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

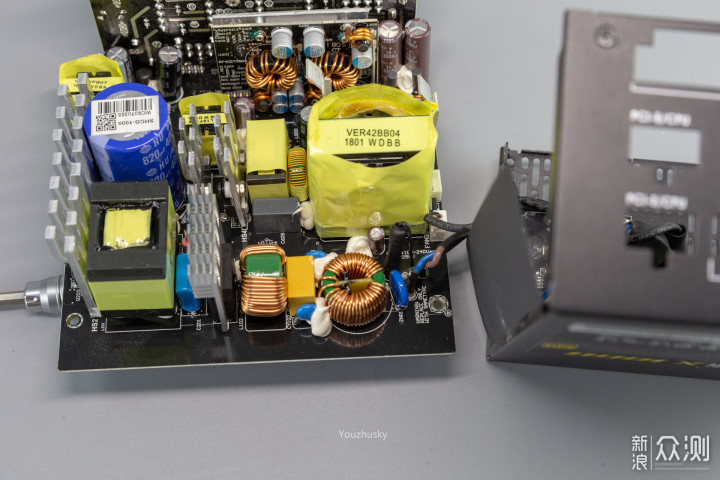

电源的鸟瞰图,很规整的布局,很海韵,最下面的是VER42BB04主变压器,12V输出全靠它,右边是同步整流,上面是谐振电感和电流检测,再上去是全桥开关管的散热片和右边的VEL驱动变压器。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

鸿华电子的HA13525H12F-Z风扇 ,规格13.5CM,0.5A ,最大2300转,FDB流体动态轴承

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

此处为1级EMI滤波电路,HYBRID MODE开关连接到主板上都是焊接方式。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

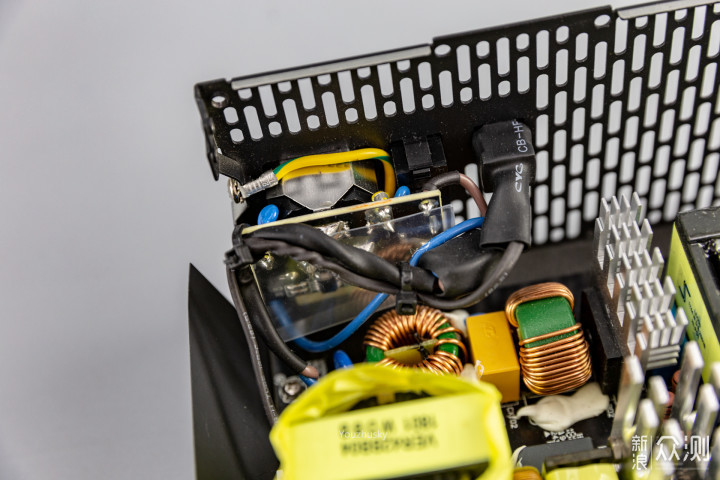

主板取出之后看到的二级EMI滤波电路,AC输入线之后那个黑细长的是保险管,一趟一站的共模电感,都有打胶。

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

左边硕大的主动PFC封闭式电感,下面隐约能看到SS海韵标,右边则是蓝色日立PFC主电容,105℃、820uF 400V

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

主变压器和辅助变压器

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

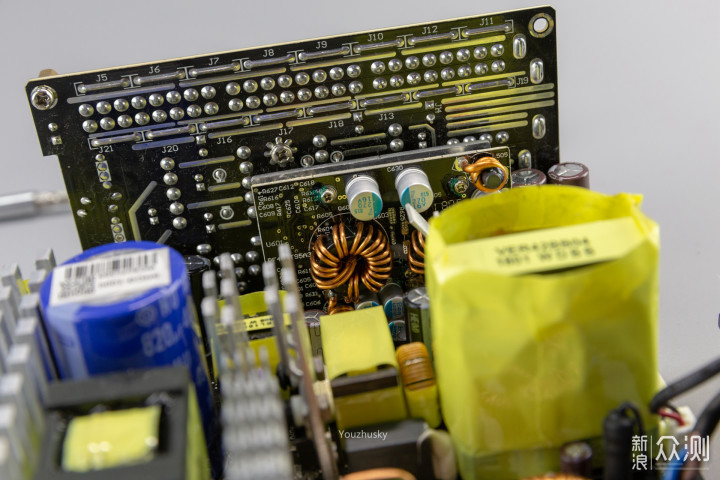

电源的+5V和+3.3V部分,采用了DC-DC架构,后面是一块同样大小的铝制散热片。右边是两个相当长的输出滤波电容,日本化工3300uF 16V。同时后面立着的板子就是电源背后的全模组接口板,焊接也是非常工整饱满,输出全走这里

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

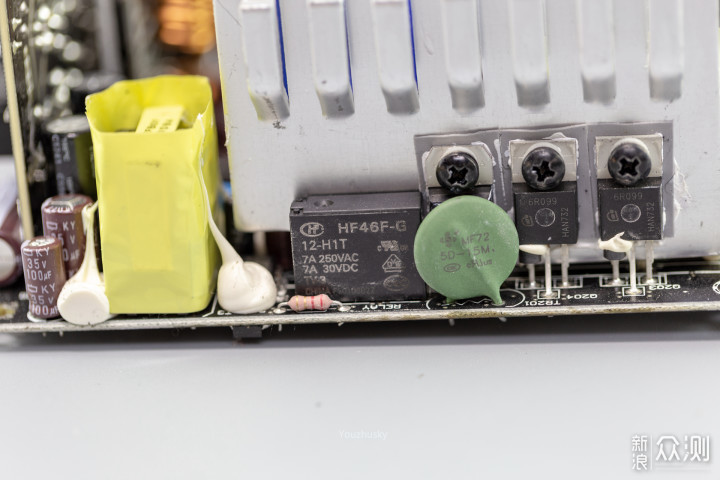

HF46F-G继电器,绿色的是NTC热敏电阻,6R099是英飞凌的MOS管,散热片非常大

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测


5V待机电路的你吃糠nichicon电解电容,2200uF 16V

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

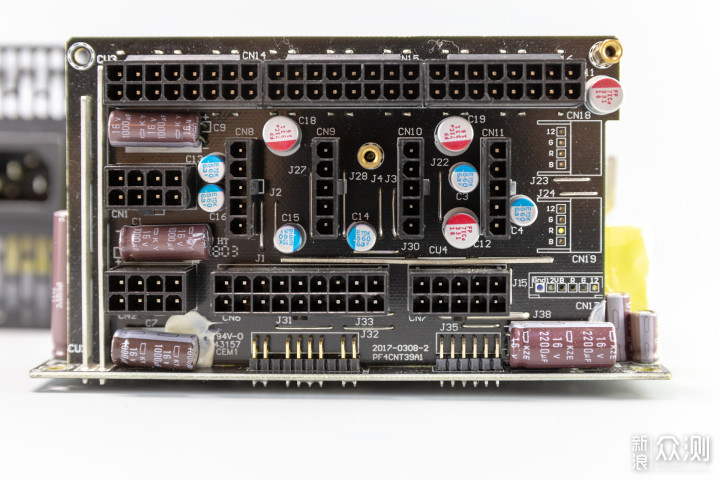

电源的全模组接口板,老的模组电源一般都是与主板导线焊接方式连接,现在的高端电源都是这样与主板采用无导线金属焊接方式,主板与模组接口板连接稳定。同时上面也有几条NCC 日本化工点解电容,还有6颗蓝色日本化工固态电容、4颗红色尼吉康FP固态电容

安钛克HCG-X1000玫瑰金高端金牌电源拆解分析_新浪众测

主板背面,焊接饱满,大面积覆锡,上面的芯片字迹不太拍得清楚


总结


通过拆解,让我看到了安钛克HCG-X1000电源内部的结构和用料,已经使用全日系电容、全桥LLC、DC-DC、主动式PFC,10年质保,对于一个金牌电源应该没有啥需要再升级的了,还有这也是安钛克打造的高端品质象征,大概唯一需要注意的就是原装线比较硬吧(但其实也是因为为了稳定加入了滤波电容),不过使用这个电源和配置的很多人应该也喜欢颜值所以都会去做定制线的。
