电压:基于Infineon ICL5102 130W LED Lighting 之 Adapter方案

时间:2023-03-03 09:45:58 | 来源:

今天,分享一篇基于Infineon ICL5102 130W LED Lighting 之 Adapter方案,希望以下基于Infineon ICL5102 130W LED Lighting 之 Adapter方案的内容对您有用。

由于LED照明的普及与全球环保意识抬头,由2007年开始各国逐步禁止使用白炽灯泡及加速LED照明的推广,相较于传统日光灯、卤素灯、省电灯泡等各类灯具相比, LED照明具有无污染、寿命长及效率高等优点,平均可节电58%,节能省电已成为当今趋势。

本文引用地址:

电源设计在LED照明扮演很重要的关键部分, Infineon推出新一代电源控制芯片ICL5102 ,提供高集成度的控制IC,同时包含PFC+LLC架构。在Convertor部分采用谐振架构,可大幅减少Switch loss进而提高效率, 且同时具有待机模式来降低损耗,效率最高可达到94% ,此外PFC可操作在 CrCM (Critical Conduction Mode)与DCM (Discontinuous Conduction Mode)二种模式下,THD可小于3.5% , PF值可大于0.95,可轻易符合Harmonic EN61000-3-2 Class C规范。

InfineonICL5102可同时满足高流明与少热负荷的需求,输出功率可应用于40~250W之间,可接受大幅度的温度变化,加上内建各式的保护机制,可以简化周边电路设计,来达到降低成本与可靠安全的产品设计,产品设计可应于户外或室内照明设备电源,如街道照明、智能路灯及办公室照明等应用。

►场景应用图

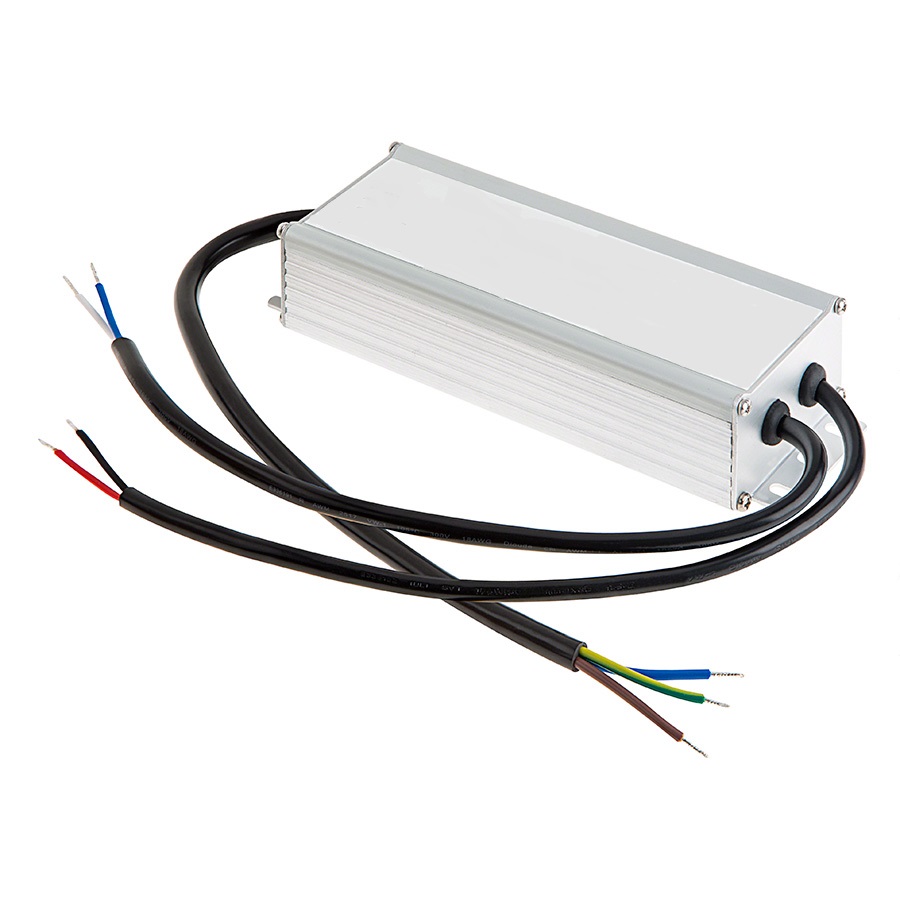

►产品实体图►产品实体图►展示板照片►展示板照片►方案方块图►方案方块图

►核心技术优势

1. 支援输入90Vac ~305Vac 电压范围及输出宽电压

2. 支援最大1.3MHz 软启动频率

3. 运行频率范围为 20kHz~500kHz

4. 总谐波失真(THD)可小于 3.5%

5. 功率因素(PF)可大于 0.95

6. 芯片温度操作范围在-40 ~150℃

7. 快速启动时间小于 300ms ,启动电流小于 100uA

8. 具有HB Burst Mode ,可以降低待机时损耗小于 300mW.

9. 集成的 650V High-side 驱动器

10. 可调整 PFC 电流限制

11. 可检测电容性操作、Brown -In /Out、过电压、过温度及输出短路保护等功能

12. 自适应控制 Dead time为 250ns ~750ns

13. 所有参数仅由简单电组设置

14. 数量少的外部零件,支持小尺寸外形和经济高效的设计

►方案规格

1. 输入电压及频率操作为: 90~305Vac / 47Hz~63Hz

2. 输出电压在 38Vdc ~76Vdc范围内,可提供额定电流 1.75A

3. 支援线性调光 1-10V界面

4. 待机功耗小于 300mW

5. 额定负载下的效率: ~92.0 % 在输入 230Vac 条件

6. 总谐波失真(THD)小于10% , 在输入 230Vac 及输出负载在 25% 条件

7. 功率因素(PF)可大于 0.95 ,在输入 230Vac 及输出负载在 50% 条件

8. 环境温度在 -40℃ , 电源可正常启动

9. 电源操作温超过 95℃ 会启动保护机制,电源温度低于 85℃时会自动重启

10. 输出电压超过 90VDC 会启动输出过电压保护

11. 输入电压有 Brown-In、Brown-Out 侦测机制

12. 谐波可符合 EN61000-3-2 Class-C 规范

13. 电磁干扰符合 EN55015 规范

14. 安规符合 EN61347-2-13 规范

15. PCB尺寸为 178mm(L)*52mm(B)*32mm
