M-ATX主板和sfx电源,能装出什么小主机?

时间:2022-08-10 11:46:09 | 来源:新浪众测

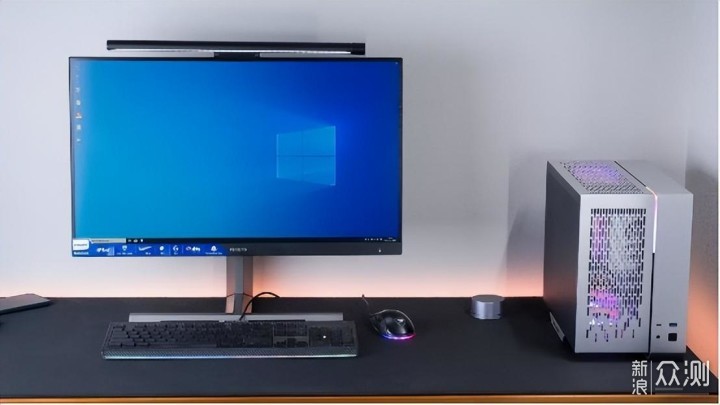

最近迷恋上这种,(铝制)小机箱。方方正正的,有一种独特的整齐、有序感。把主机放桌面,至少有3点好处:①脚下可以肆无忌惮地伸展;②开关机和使用USB方便;③避免接触地面的潮气(南方梅雨季多见)。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

本次装机使用的机箱、电源,是个新品牌“ALmordor”。大家可能较为陌生。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

机箱命名很有特点,例如:干将、莫邪、赤霄、承影,取自古代十大名剑。流露出一丝国风。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

具体到本篇的机箱——ALmordor莫邪

传:春秋时,干将为楚国铸剑大师,其妻为莫邪。受命铸剑于楚王。深知楚王残暴且喜怒无常。遂铸剑2把,雄剑取名干将,雌剑取名莫邪(也就是以夫妇之名)。呈雌而藏雄,被杀之。他的儿子成年后,带着雄剑报仇成功。歌颂主题“孝”和“勇”,可见“ALmordor ”的民族文化底蕴。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

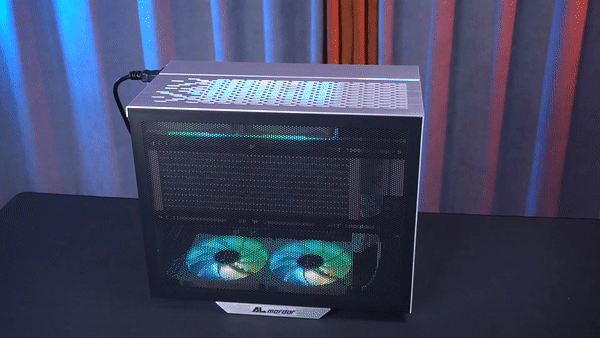

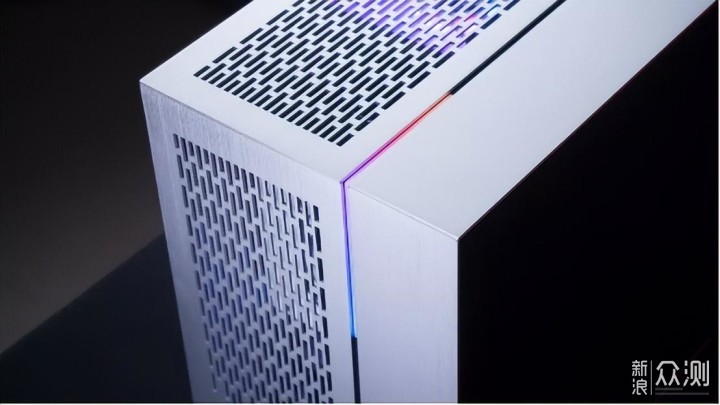

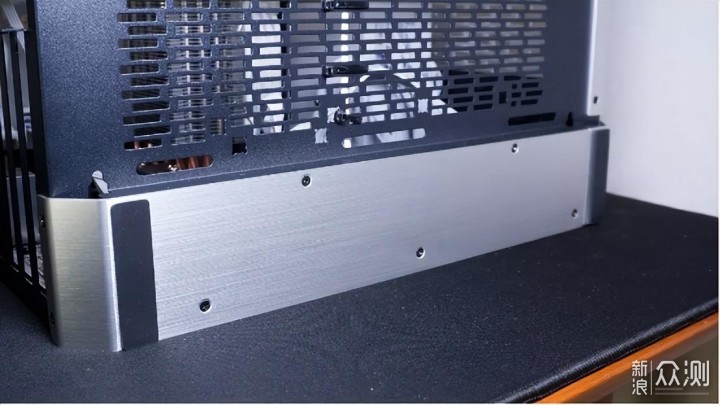

机箱整体为银灰撞色。顶部和机头部分,为铝板。仔细能看到拉丝纹理。两边是黑色的金属网侧板,便于散热透气。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

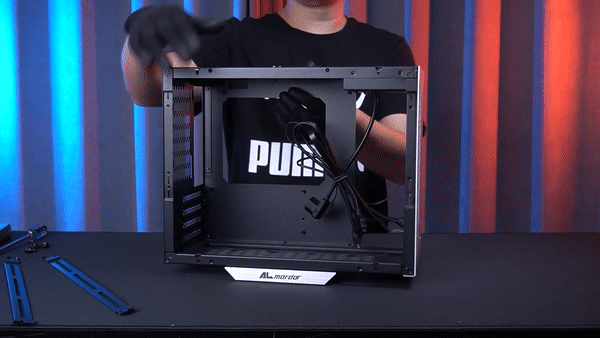

机箱结构是:顶部2个120风扇位,底部2个120风扇位,菊部1个120风扇位。3.5机械硬盘,是装在机箱顶部,和风扇只能二选一。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

装机分2种展示,即“风冷”和“水冷”。它们各有利弊,各有局限。希望通过具体的安装案例,给同样喜爱铝箱的朋友,以参考。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

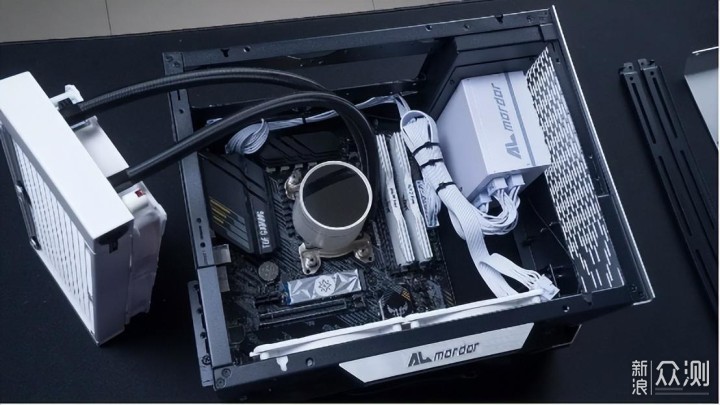

【水冷方案】

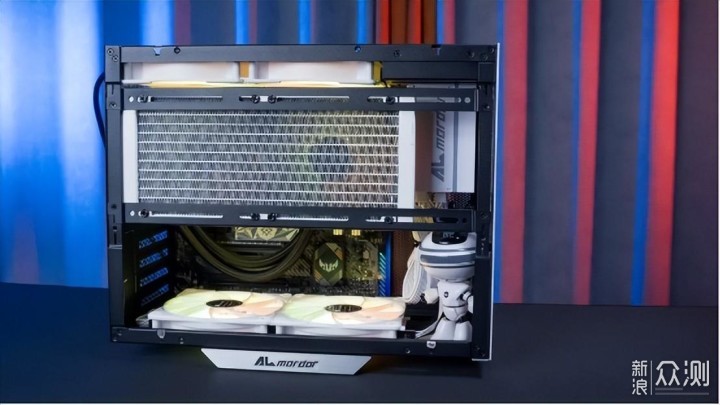

①240冷排,只能(通过支架)装在侧边。顶部虽然可以装2个风扇,但是宽度不够容纳冷排。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

②冷头、内存等主板中心位置,会被冷排遮盖。影响视觉上的展示,所以无需打造过于精致。好处是,对于走线也有一定的遮盖,即使跑线不是太认真,也不显出凌乱。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

③水管如果朝上,会触碰到顶部的风扇;如果朝下,会影响显卡安装。ALmordor莫邪尺寸,比较浓缩。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

因为我想尝试,把风扇装满,所以我的水冷方案用的是5600G核显配置,空出显卡的位置。水冷方案的优点,是散热效率高,避免热量在机箱内聚集。直接通过水管,侧吹出机箱。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

【风冷方案】

①底部的风扇,会挡到独立显卡(较薄的刀卡除外)。所以标准25mm厚的风扇无法与显卡并存,垂直风道不那么完美。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

②显卡超过322mm,会顶到机箱前置IO面板延申出来的线,如果你的显卡太长可能会很挤,甚至无法安装。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

③风冷方案,对于理线要求较高。ALmordor莫邪,没有走背空间,所有线材都是在箱内。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

可以把线藏于风扇后面。机箱底部有个很狭小的暗舱,我们也可以利用好。尽可能的不要让线露出来。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

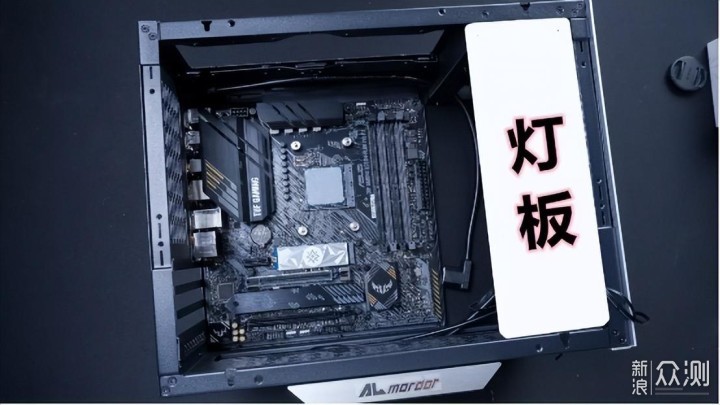

至于电源线,没有办法隐藏。我看到有些小机箱把这里设计成SSD支架,或者灯板配件。如果后续出玻璃版本,可以借鉴。当然,现在的金属网一盖,也几乎也看不到杂线了。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

风冷方案,受限较小,更容易安装,也有利于视觉展示。换2根芝奇灯条,打造整体神光同步,与机箱前端的灯带呼应。是不是更酷炫?

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

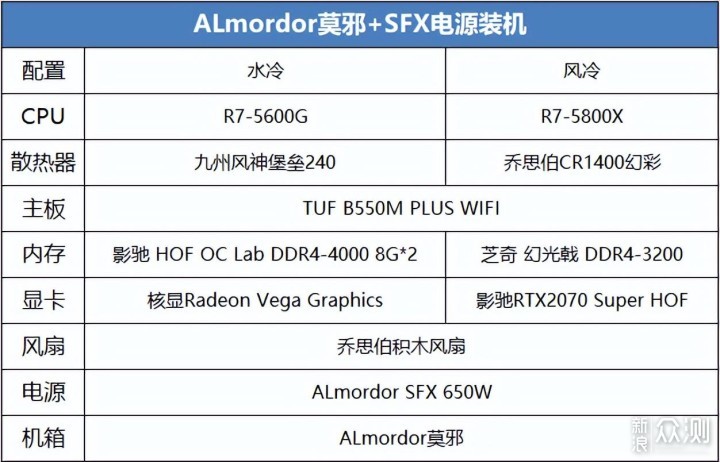

以上两套配置如图所列,大家自取。

水冷核显方案,可以1080P中低特效流畅运行企鹅全家桶游戏,都能跑100帧。核显性能相当于GTX750Ti,还是可以的哦。风冷独显方案,可以高特效畅玩3A游戏大作,适合游戏党。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

本次装机,还有个非常重要的配件——电源

虽然ALmordor莫邪,兼容14cm以内的ATX电源,但是ATX电源会挡住显卡,只能安装较短的双风扇显卡、单风扇以及刀卡。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

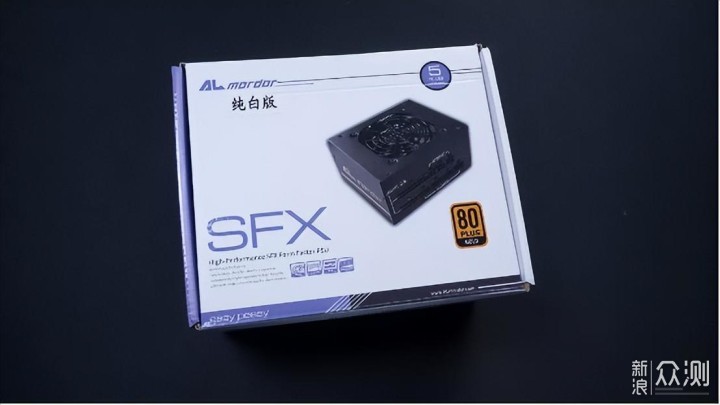

如果想装高端一点的显卡,必须使用sfx(小)电源。本文用的是ALmordor SFX 650W。从体积上看,小很多。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

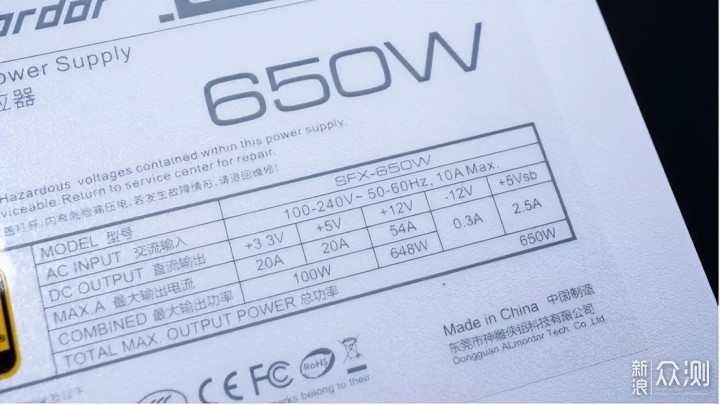

参数为:650W额定电源,金牌效率。单路12V,+12V为648W。根据自己的配置可以算,比如我5800X满载140W,RTX2070S HOF满载250W,轻松拿捏了。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

白色全模组线,非常柔软,适合在小机箱内弯折。线有:主板(24pin)、CPU(8+8pin)、PCIe(单8,8+8pin)、SATA(4口)、PATA(4口)。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

优势是:兼容双8pin高端显卡,以及双pin的高端主板。但是一般Matx主板供电不需要那么强,如果能多一根单8的CPU,走线会更自由、简洁。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

这个电源,还带启停的。就是空载或者轻度使用时,电源风扇不转。适合静音办公。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

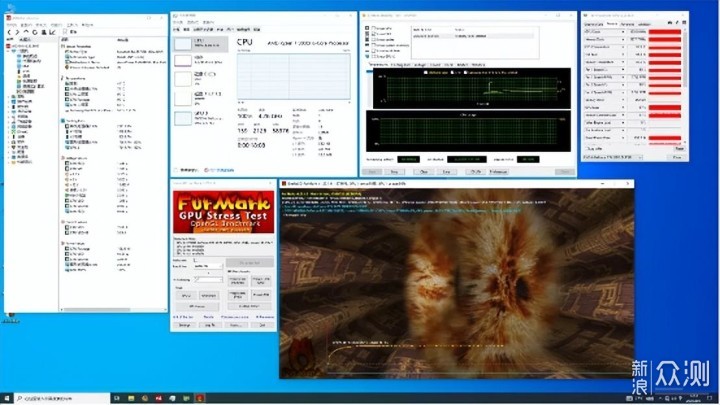

测试双烤(FPU+甜甜圈)10分钟,用的是风冷这套方案测的。侧板顶盖全都装好,室温空调27度。稳定运行就说明没事儿,电源顺利通过了压力测试。平时我们使用基本都达不到这个强度。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

CPU核心达到90度,撞温度墙了,主频、功耗、电压都有所下降,最后稳定在4.26G,106W,1.248V。说明,乔思伯这个4热管单塔确实是性能一般,而且它配的是90cm小风扇,拿不住U。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

机箱尺寸小,到没什么影响,因为我之前用ATX机箱和360水冷,烤机也要87度。ALmordor莫邪多以镂空和网格,加上那么多风扇,散热还是可以的。从显卡就可以印证, 250W跑满血,70度,很正常。个人建议小机箱,还是用i5-12400F或R7-5600这种65W的U更好,足够运行3A游戏和剪辑视频等生产软件。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

此时的风扇情况:CPU散热器2000+RPM、机箱风扇1500+RPM、显卡1700+RPM,电源自然也是全速。用分贝以测量,全局噪音约为52。这也就是最大噪音了。空载的时候显卡和电源不转。

M-ATX主板和sfx电源,能装出什么小主机?_新浪众测

总结:

铝箱是装机的一大门类,以小巧、简约、富有金属感吸引一大批粉丝受众。ALmordor莫邪,新品牌入局,也算是多一种选择吧。尺寸更加紧凑,网格侧板很有feel。配合650W的sfx电源,可以安装高端的旗舰显卡。安装好了能成为桌面上的艺术品。女票说很喜欢这台小电脑。
