长城TF750金牌SFX电源白色限量版开箱&拆解

时间:2022-05-21 09:46:33 | 来源:新浪众测

对于DIY玩家来说,市售的ITX平台可选的电脑配件是非常有限,而颜值不错的白色配件可选也非常有限,当着两个要素碰在一起会如何呢?最近管家入手了来自长城的TF750金牌SFX电源白色限量版,在这里做个开箱+拆解,给大伙简单分享一下~

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

开箱部分

长城TF750金牌SFX电源白色限量版(下文简称“TF750白色限量版”)的包装和黑色原版基本一样,最大区别在于包装侧边黑色部分替换为白色,包装信息方面简洁明了,而电源本身属于长城TITAN系列产品。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

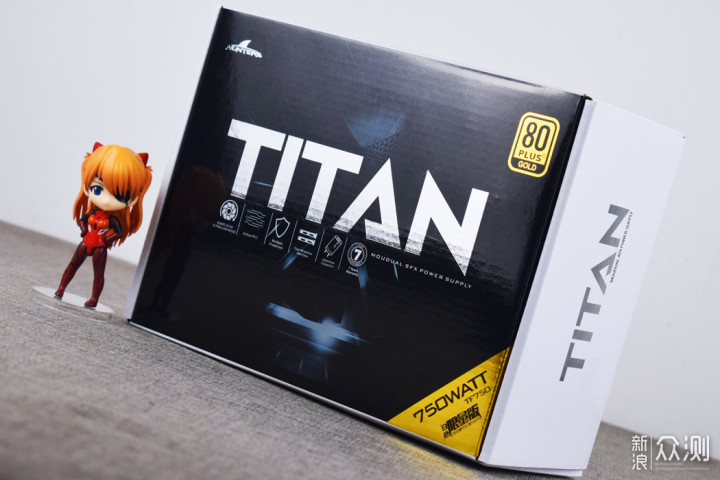

包装正面

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

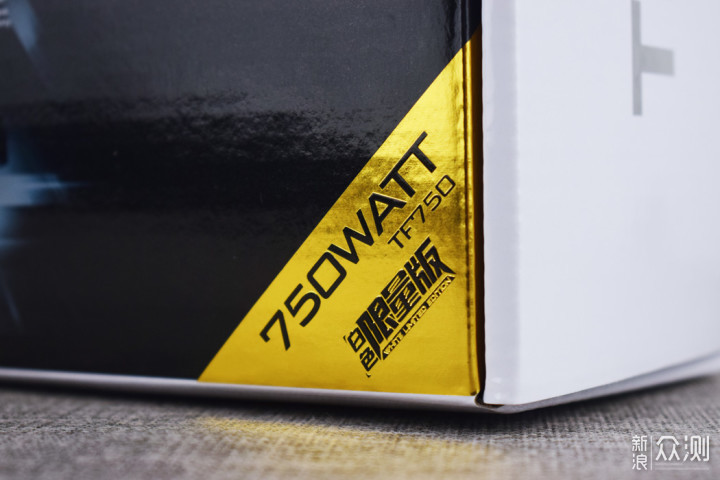

750W白色限量版

TF750白色限量版的主要特性和原版一致,电源本身特点有风扇低负载停转功能+主动PFC+多重防护+多显卡支持+日系电容+7年售后质保。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

产品主要特性

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

HUNTERS猎金部落

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

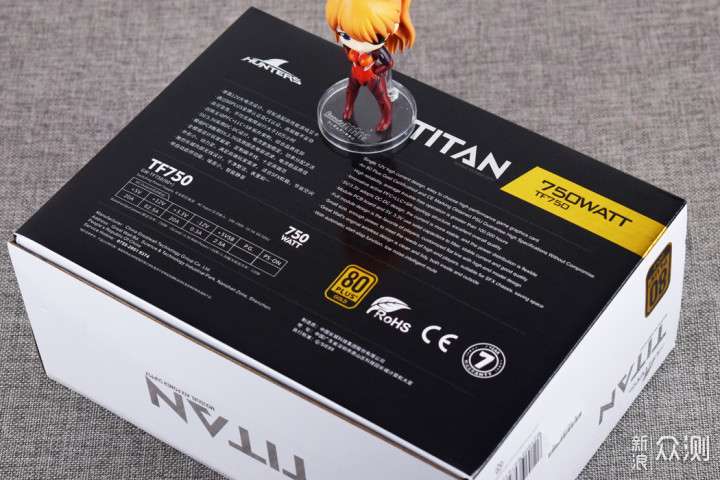

包装背面

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

主要特点详细说明

在附件包方面,除了电源本体和基本箱说外,还包白色版含线材包、SFX>ATX电源转接板、电源螺丝、AC电源线、收纳用布绒袋、走线用捆扎带以及HUNTERS猎金部落金属贴,可以说附件相当玩家了。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

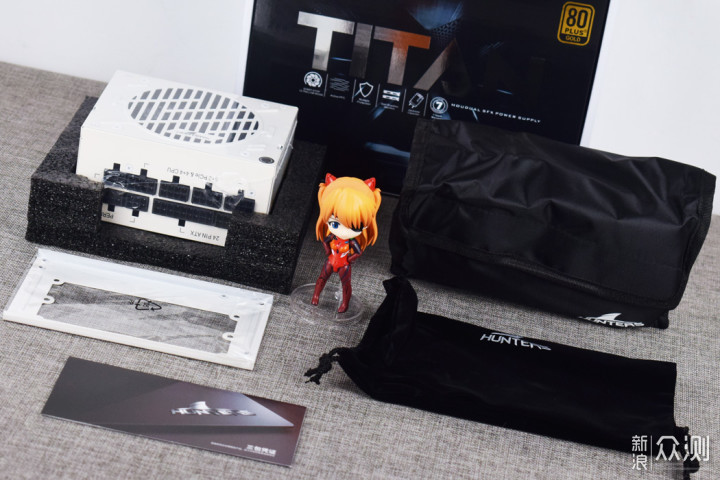

打开外包

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

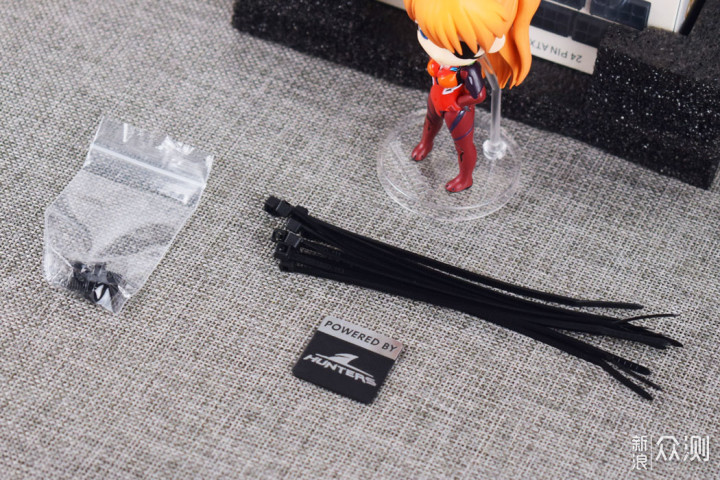

额外附件

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

猎金部落金属贴

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

全套线材

在线材配置方面,TF750白色限量版配备了清一色的白色扁平线材,线材类型包括24PIN x1、CPU 4+4PIN x2、PCIE6+2PIN x2、4口SATA线x2、4口4PIN(D口)x1,接口比较丰富,满足RTX3070这类双8PIN供电需求的显卡,而面对ATX主板常见的双8PIN处理器供电也能应付,可以说该有的都有了。


产品细节

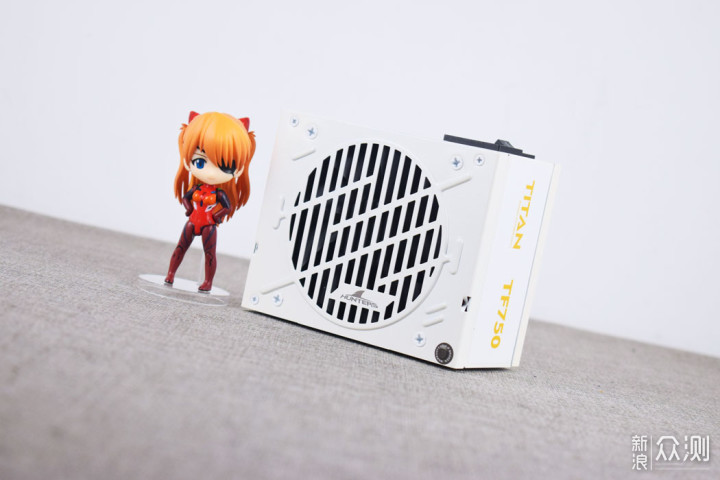

TF750白色限量版机身尺寸和常规黑色版完全一致,仅配色变更为白色,机身尺寸为125mm x 100mm x 63mm,兼容大多数ITX机箱,通过原配转接板可以安装至部分电源电源走线需求较短的ATX/MATX机箱中;电源本身采用9cm散热风扇,风扇滤网为采用冲压工艺的横杠滤网。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

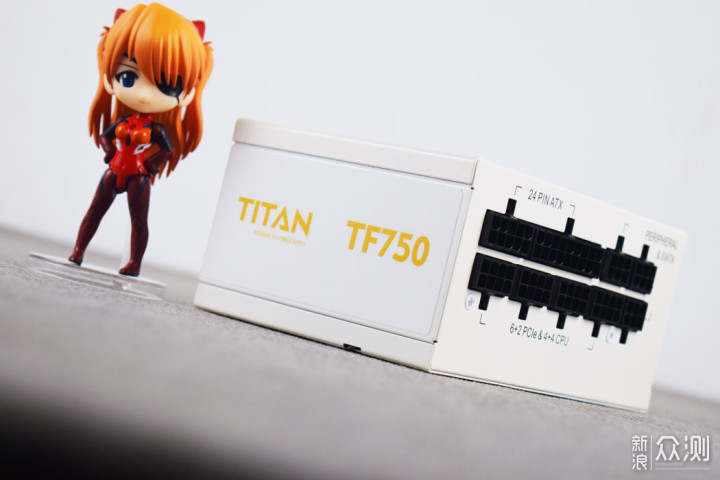

电源本体

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

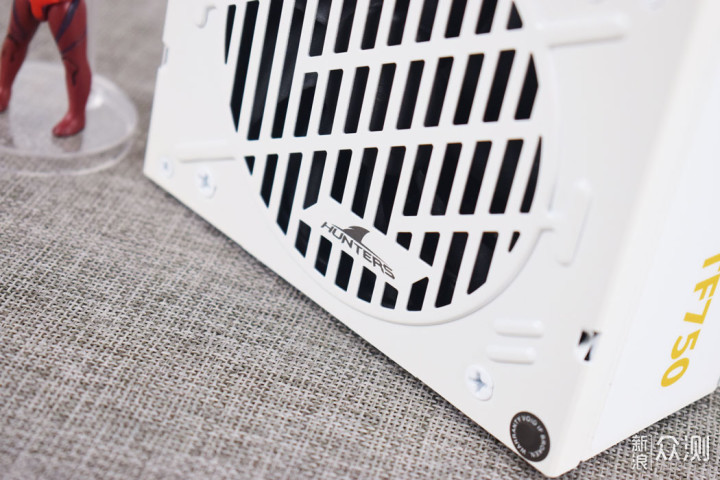

HUNTERS猎金部落LOGO

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

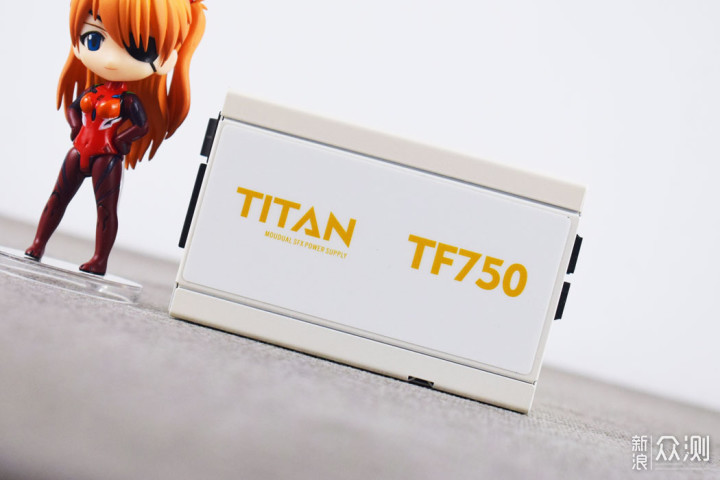

TITAN系列

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

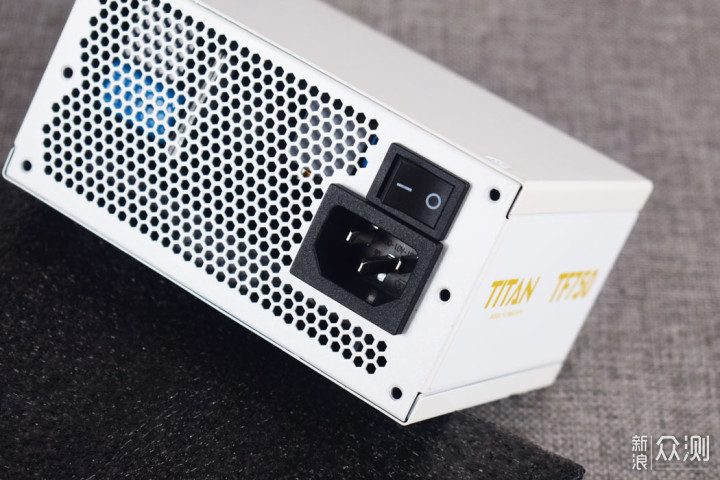

尾部AC开关特写

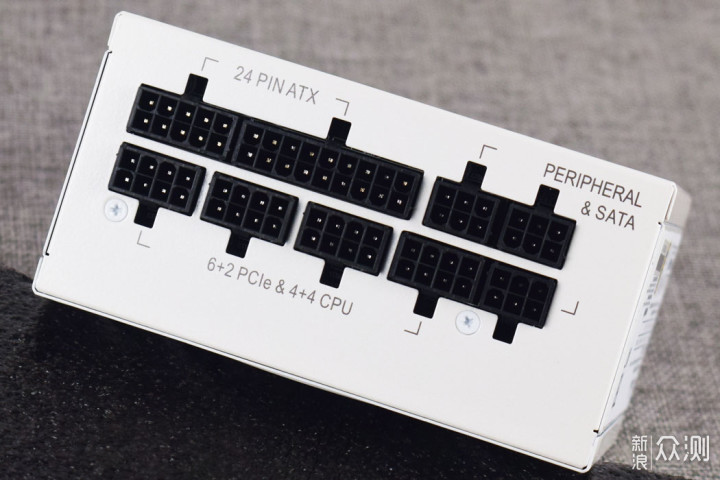

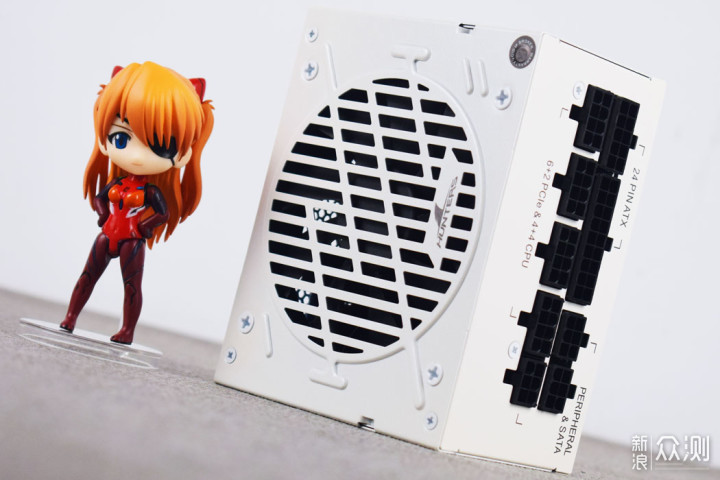

模组接口部分,TF750白色限量版提供24PIN接口1组、CPU/PCIE接口4组以及SATA/IDE 2组,值得认可的是,在CPU和PCIE线材上并没采用一分二设计,避免入门玩家对大功率设备使用一分二线的风险。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

模组口特写

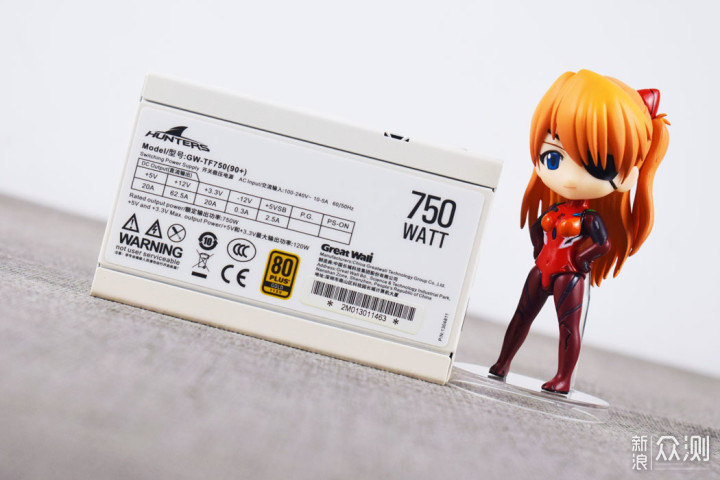

来到铭牌部分,TF750白色限量版通过80PLUS金牌115V、3C等认证,电源方案本身为长城自研,电源产地为中国,TF750白色限量版实际型号为GW-TF750(90+),查询80PLUS时候需要注意这个(直接查TF750会·出现白金牌那款)。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

左侧铭牌信息

在输出规格方面,TF750白色限量版使用单路+12V设计并支持100~240V电压输入,+12V能力达到了62.5A,而+5V和+3.3V则为20A,管家个人建议搭配5800X/5900X/12600K+3070显卡使用,保证在峰值上留有一定余量。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

输出能力一览

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

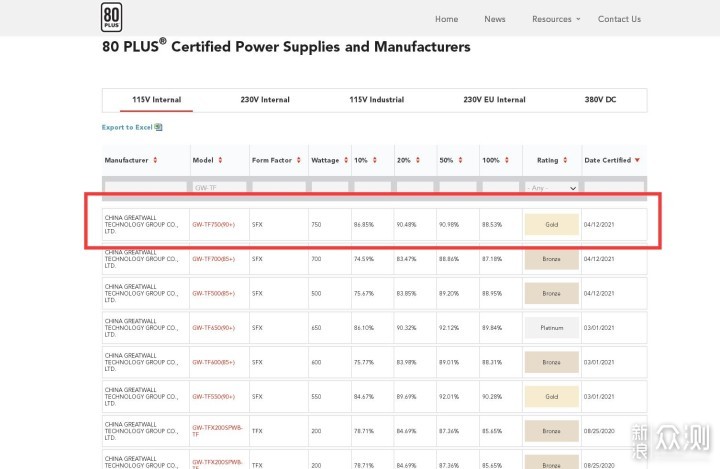

80PLUS查询页面

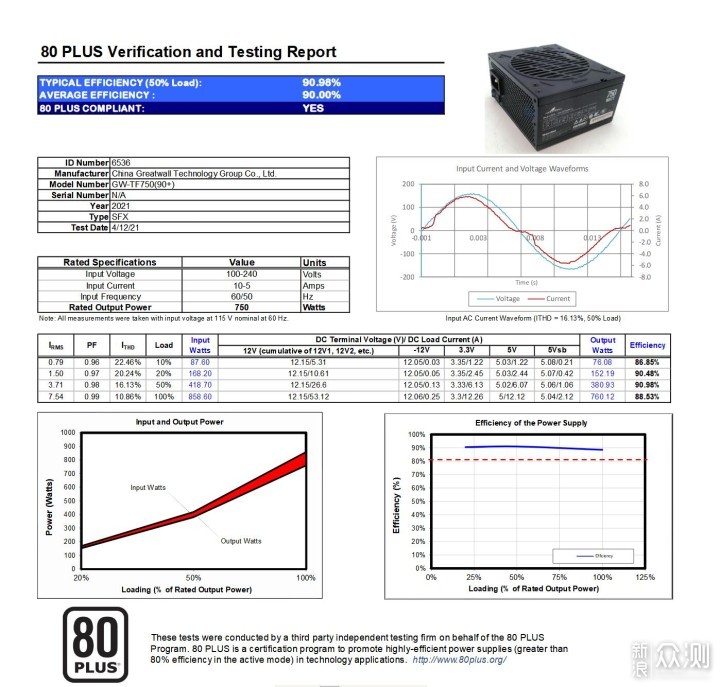

从80PLUS官网上的GW-TF750(90+)认证负载信息可以看到,在10%负载时转换效率在86.85%,在20%负载时转换效率为90.48%,在50%负载下转换效率为90.98%,而100%负载的时候则在88.53%,整体表现还不错。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

80PLUS认证信息

TF750白色限量版使用全白化扁平线材设计,线材手感柔软,理线较为方便;另外,在线材插头处均有UL认可等级标识,安全可靠方面是没问题的,当然如果插头也做成白色就更好了。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

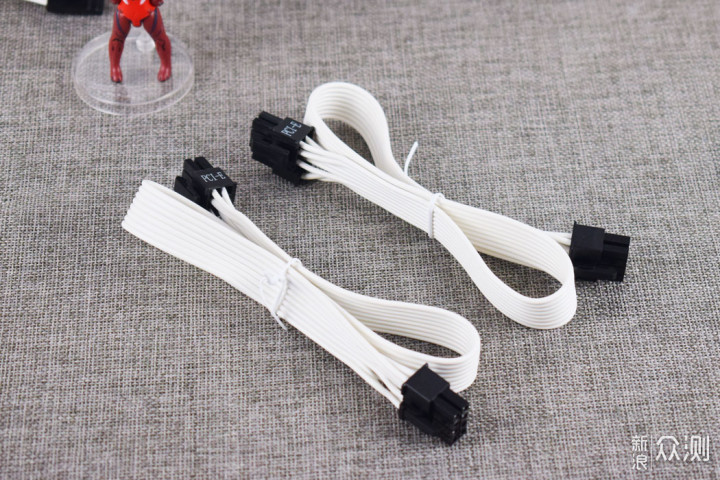

原配PCIE6+2PIN两条

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

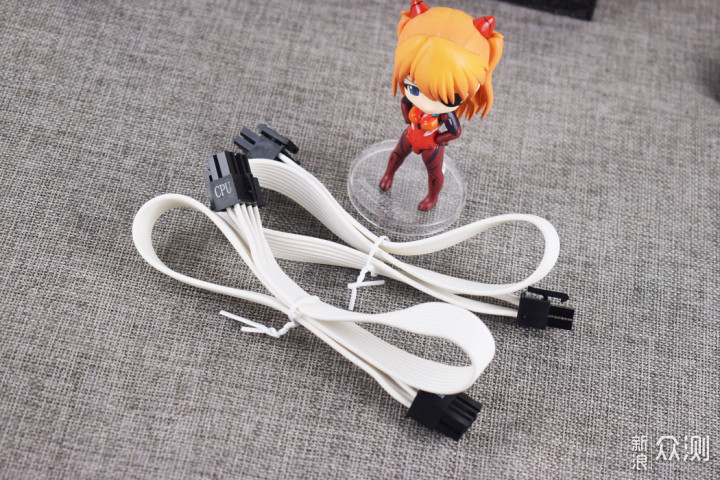

原配CPU4+4PIN两条

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

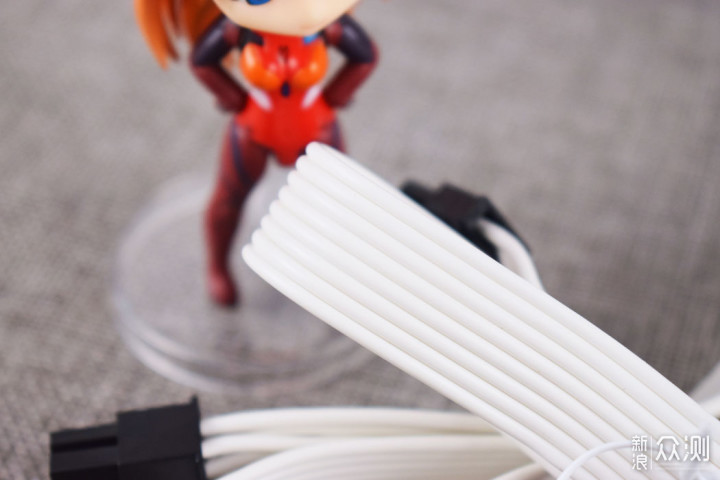

扁平线材细节

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

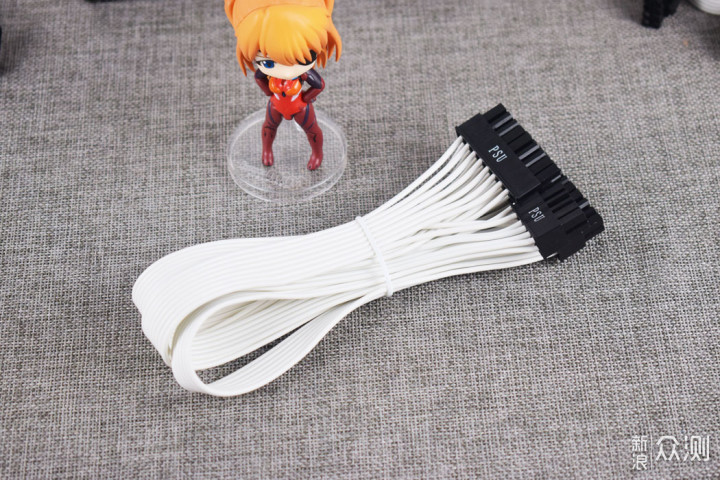

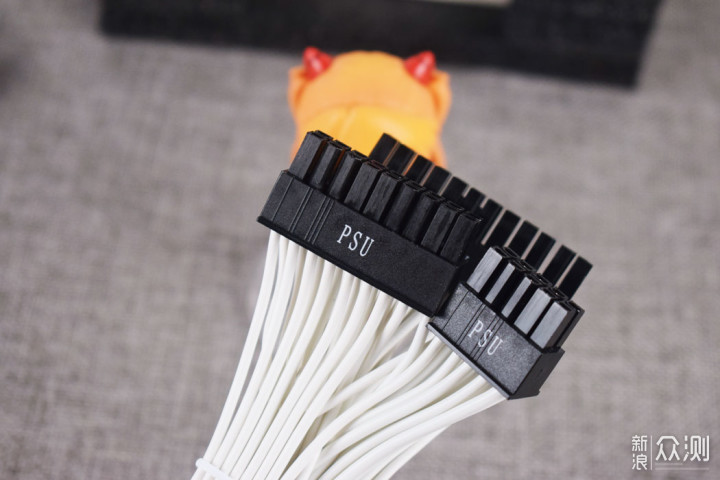

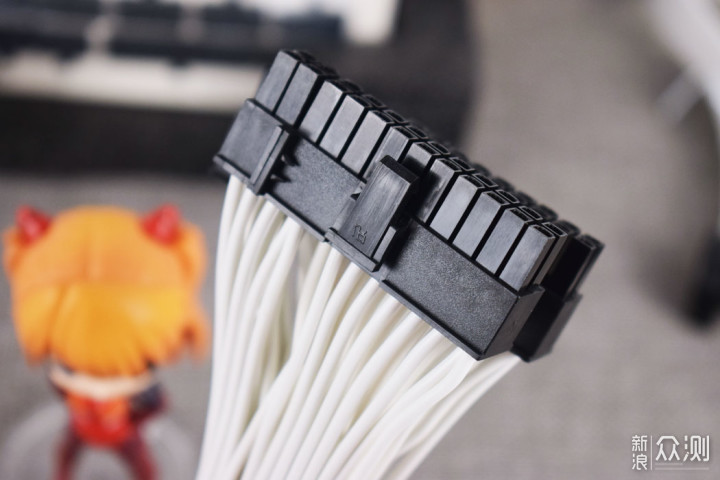

24PIN

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

插头部分有信息提示

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

模组线插头均通过UL安全认证

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

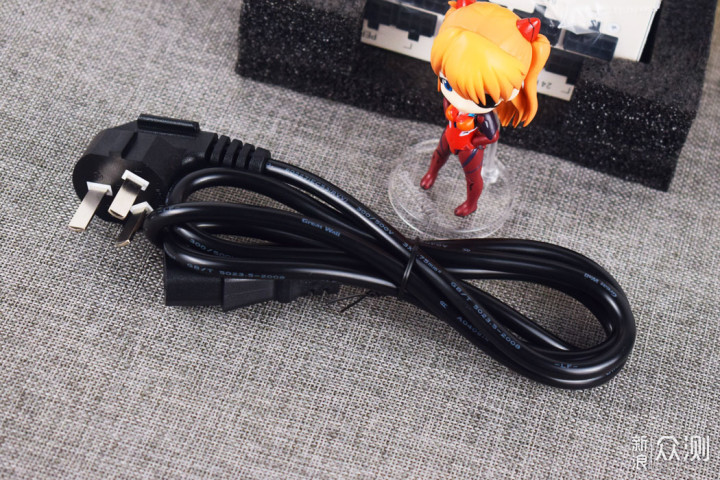

长城自产AC电饭锅线~

简单拆解部分

按照惯例,电源产品还是做个简单拆解,TF750白色限量版也不例外,不过由于外壳设计较为紧凑,部分位置没拍到,只能简单叙述一下~

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

保修贴什么就不要了

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

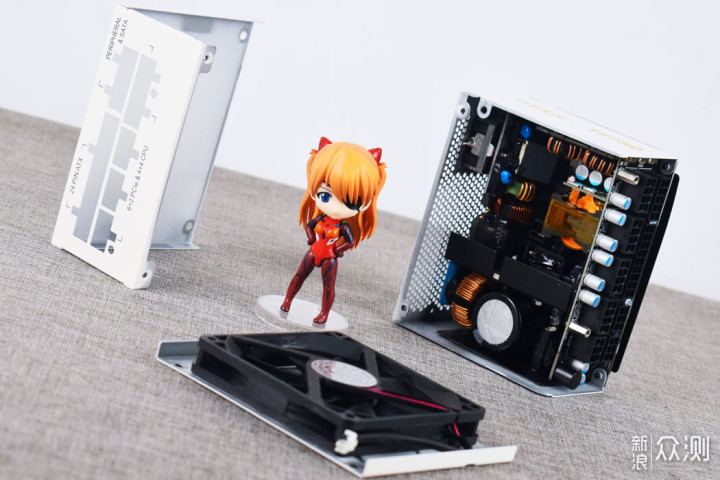

外壳分为3个部分

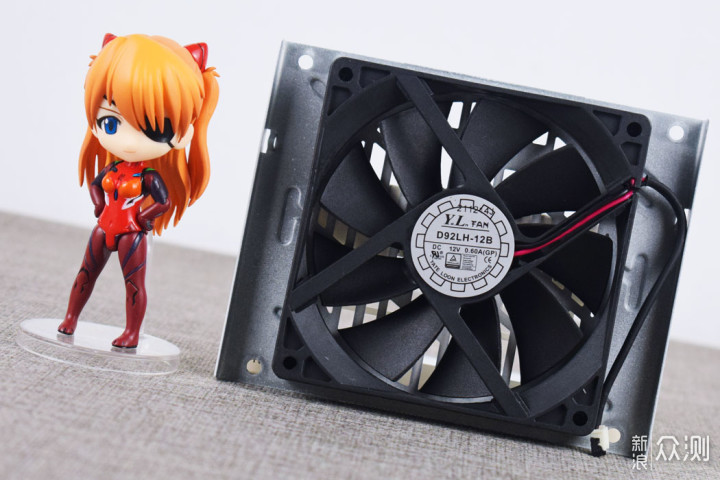

TF750白色限量版采用来自悦伦的散热风扇,具体型号为D92LH-12B,采用液压轴承的9叶9CM风扇,工作规格为12V 0.6A,标称最高转速2600RPM,而电源本身支持低负载风扇停转功能。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

悦伦D92LH-12B风扇

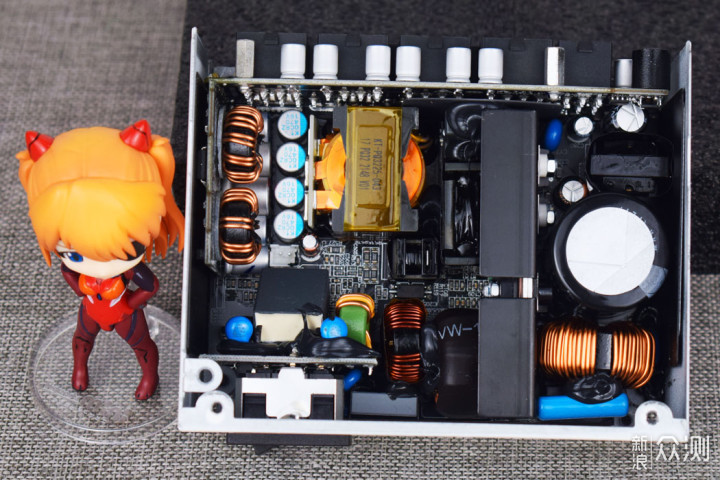

TF750白色限量版使用较为常见的LLC高转换效率结构,即主动式PFC+半桥LLC谐振+同步整流+DC2DC结构,在近10年里大多数金牌效率电源都是依靠这种组合实现,主控方面为CM6502UHHX+CM6901X组合;也算是长城PCB的一贯风格了,除了管理的日系电容堆料外,TF750白色限量版的PCB布局相当工整,采用PCB直插设计没任何飞线,强迫症玩家看了应该会比较满意吧~

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

电源内部布局一览

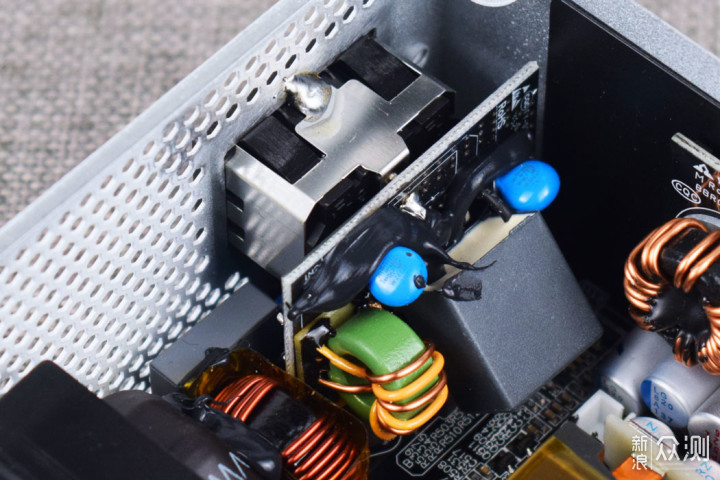

在EMI电路方面,TF750白色限量版使用PCB子板把一级EMI电路做在AC插座背面,PCB上包含2个Y电容+1个X电容+一个共模电感;二级EMI则直接做在PCB上。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

AC插座和一级EMI电路

在PFC部分,TF750白色限量版的PFC主控为CM6502UHHX,PFC开关管和PFC二极管共用一块散黑色热片。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

主动式PFC特写

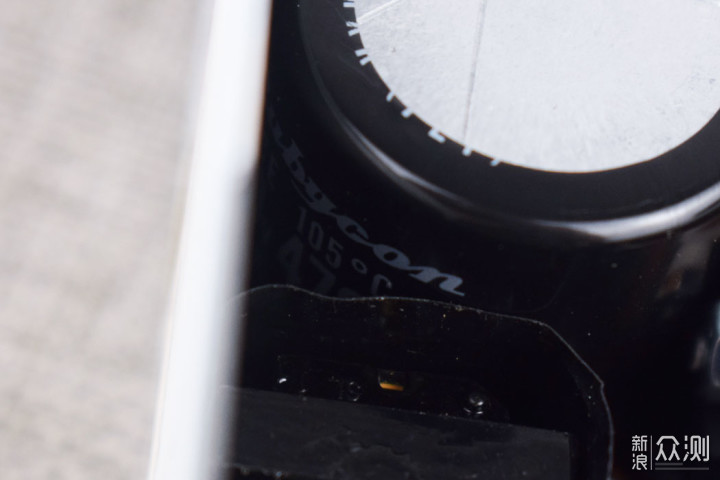

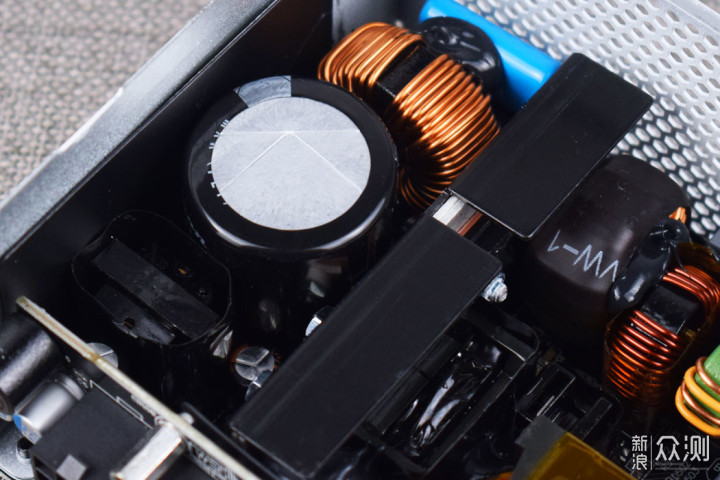

主电容部分,主电容为一枚红宝石电容,规格为470μF/400V/105℃,对于额定功率750W的电源来说还算不错。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

红宝石电容

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

主变压器

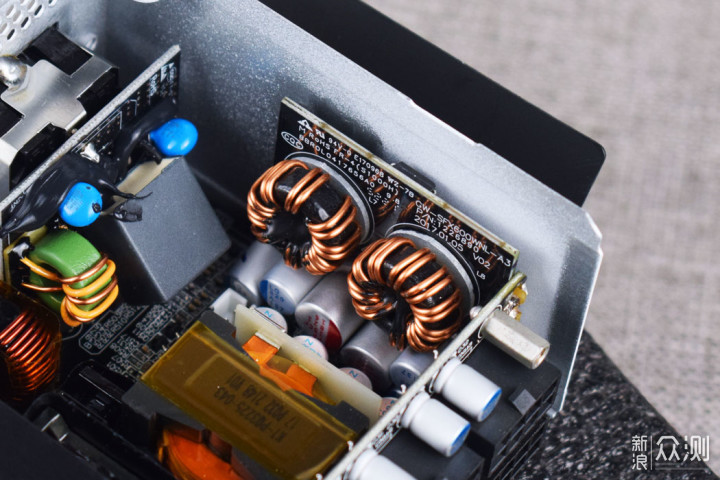

来到二次侧部分,TF750白色限量版输出采用DCDC同步整流,DCDC子板做在电源侧边上,PCB背面带绝缘板;MOS布置在主PCB的背面,包含6颗AP4N1R8CMT,元件规格为45V/32A@70℃/1.8mΩ,MOS带有导热垫和专门金属散热板设计;输出滤波使用了6颗16V/470μF固态电容。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

DC2DC子板特写

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

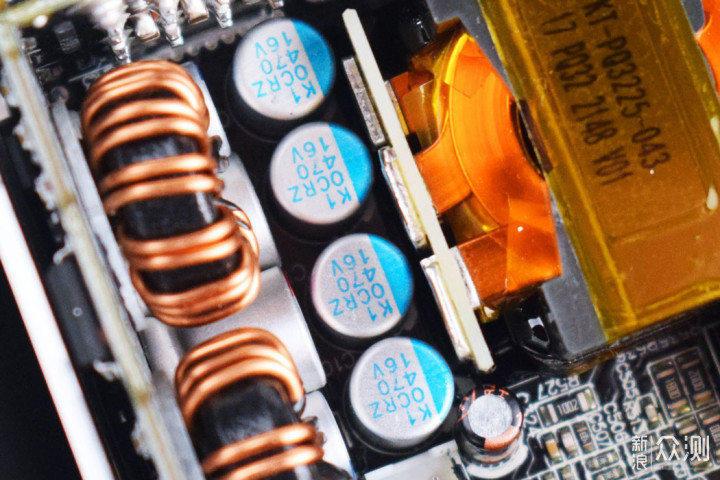

二次侧输出滤波

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

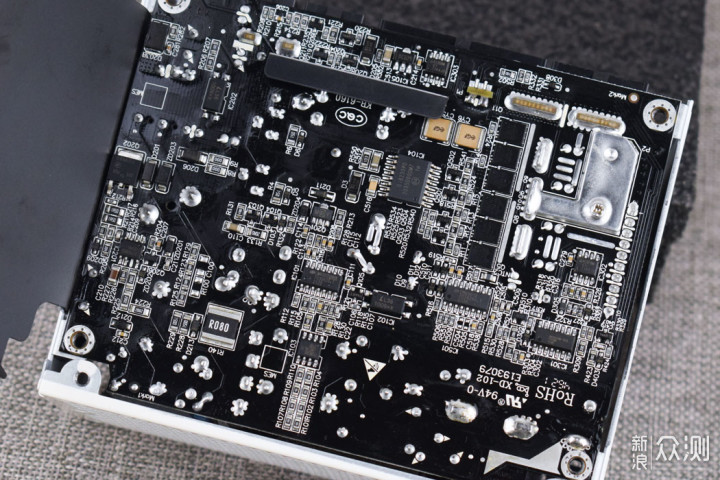

PCB背面

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

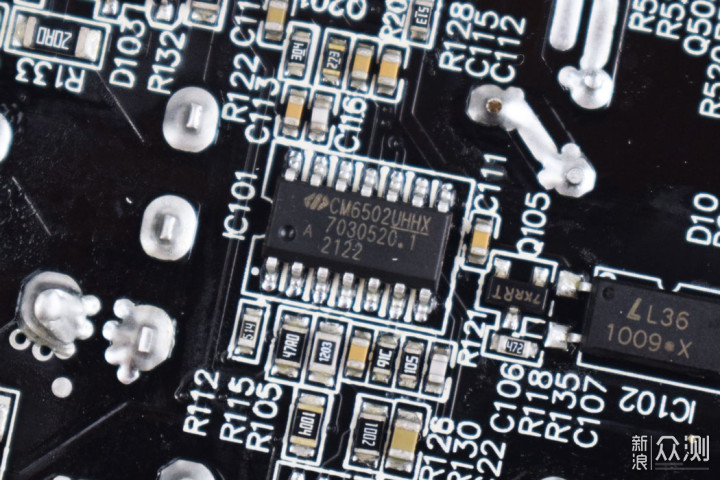

CM6502UHHX

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

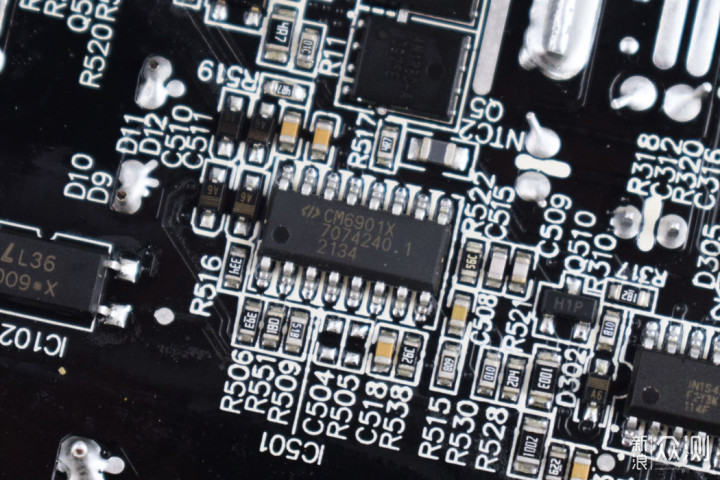

CM6901X

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

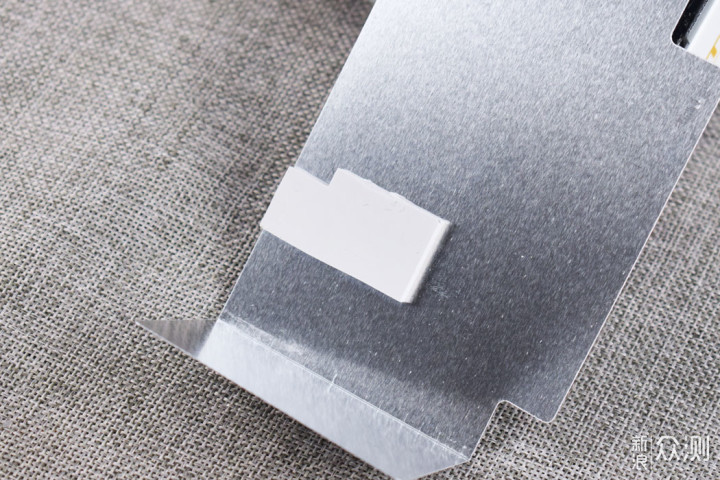

PCB底部输出开关管设有专门散热

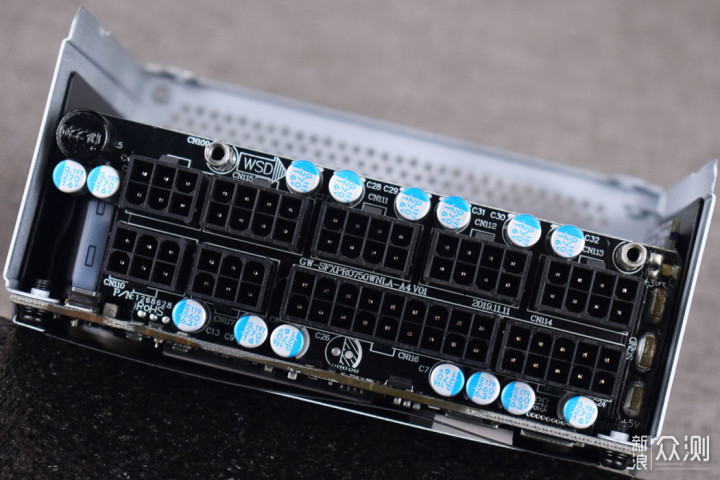

在模组子板方面,TF750白色限量版的模组子板使用直插设计,而PCB什么包含大量日化固态电容增强滤波,还是蛮堆料的。

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

模组子板特写

结语:小巧玲珑的可靠之选

长城TF750金牌SFX电源白色限量版开箱&拆解_新浪众测

在本次开箱中,长城TF750金牌SFX电源白色限量版的表现是可圈可点的,凭借经典金牌结构主动PFC+LLC谐振电路+DCDC同步整流,在SFX尺寸下实现80PLUS金牌 115V;白色外壳搭配白色扁平线材,给小巧的SFX电源颜值加分;在不采用一分二模组线前提下,CPU和PCIE都有双8PIN供电,应对功耗较大的平台也没问题;日系电容+7年质保+风扇低载停转,在保证可靠性基础上提升静音体验,更照顾玩家需求。

管家认为,长城TF750金牌电源白色限量版是一款颜值不错的、通过80PLUS金牌 115V认证且具备风扇低载停转功能的SFX电源,最近618只要899元就能入手(或许还有更多特惠~),适合打算组建中高端ITX平台的硬件发烧友选择。
