发动机进气整流罩上的图案,为啥设计成一个“蚊香”?

时间:2021-02-26 22:47:46 | 来源:澎湃新闻

原标题:发动机进气整流罩上的图案,为啥设计成一个“蚊香”?

原创 郑击波 航空知识

春节前夕,我们为大家介绍了发动机中间那个锥形物体——进气整流罩的作用。文章发出后,不少读者留言说想看这个“蚊香”的图案。今天,咱们继续来说说“蚊香”相关知识。

不少发动机中央的进气整流罩上都会有蚊香一样的图案,但是对于这个图案的作用,那真的是众说纷纭,尤其是有人说,这个图案叫做“鹰眼”,是用来防止鸟类接近飞机发动机的,这个说法实在让人是一头雾水,但是又仿佛不是空穴来风。所以,抱着追本溯源的精神,今天我们要好好说一说,发动机中央的那盘蚊香到底是什么。

↑发动机正中央的那盘蚊香↑

“鹰眼”的说法到底对不对?

关于这个图案,有一种广为流传的说法,就是这是一种被称为“鹰眼”的图案,只要在发动机前面涂上这种图案,就可以防止鸟类接近发动机,这样一来就极大地避免了飞机发动机发生“鸟撞”事故。

但是很多人对于这个观点是不认同的:这盘蚊香也不像是老鹰的眼睛呀?而且发动机转速那么高,鸟类真的能够看到这个图案吗?这些质疑都是合理的,但是事实上,根据小编查到的资料,“鹰眼”的说法不是空穴来风。

这就要说到在1986年,日本全日航空公司曾经进行了一个很有名的试验,他们首先给航空公司中的26架飞机(包括波音747和767)的发动机进气整流罩上刷上了一种类似于眼睛一样的图案,其他飞机则保持不变,然后经过一年的飞行后,发现刷上了特定图案的发动机,平均只被一只鸟撞上,而没有刷的则平均有九只鸟。所以根据这个结果,全日航空公司的飞机很快就都被刷上了这种图案,用来防止鸟撞。

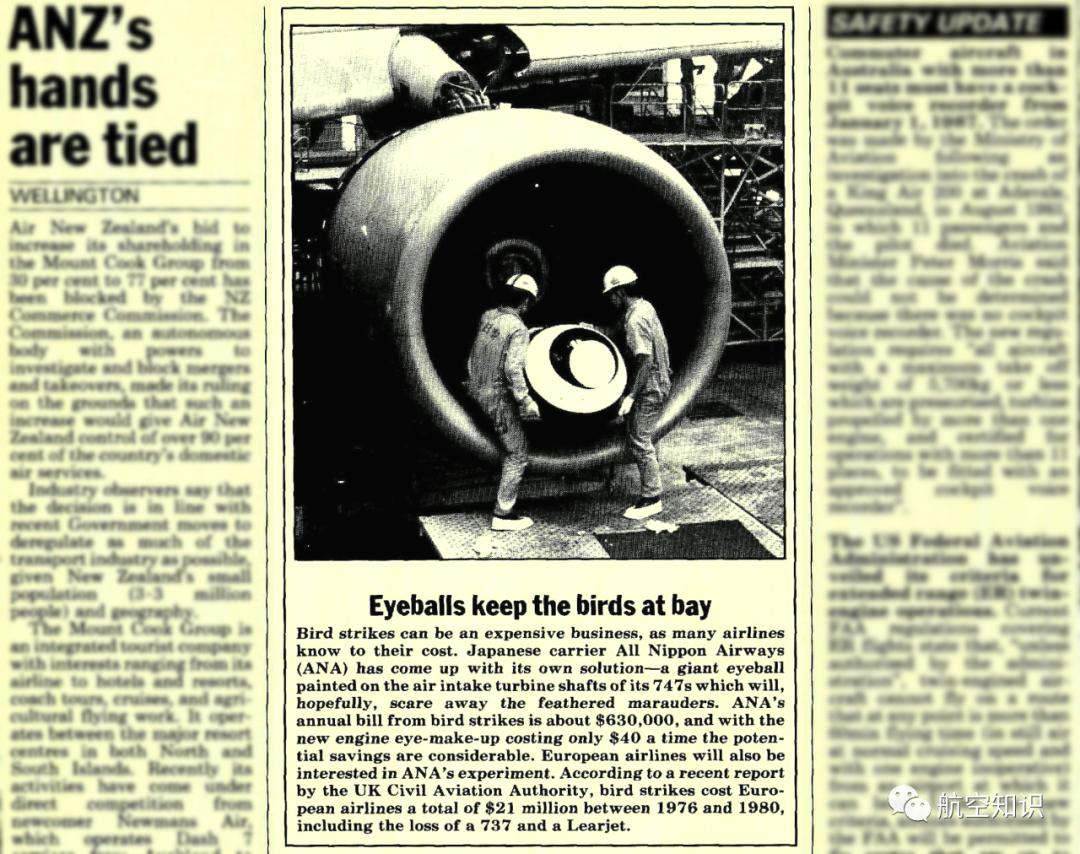

下面这张图就是当时的报道。但是,相信大家也已经注意到了,全日航空公司刷上的这个图案并不是我们平时看到的“蚊香”,而是另外一种被称为“Wobbly Ball”的图案,这种图案确实是跟老鹰的眼镜很像。

↑全日航空公司给发动机刷上眼睛状的图案↑

↑是不是跟老鹰的眼镜很像?↑

事实上,这个图案设计的初衷,就是希望图案像是一种巨大生物的眼睛,从而起到恐吓鸟类的作用,但是现在查到的资料没有说这就是专门模仿老鹰的眼睛设计的,这个说法可能是在传入中国的时候,有人看到这个图案像鹰眼,才取了这么个“鹰眼”的名字。

所以,蚊香状的图案并不是“鹰眼”,鹰眼是特指那种像眼睛的图案。

↑“鹰眼”图案只是指的右下的那两种↑

而且根据后来的试验,这个Woblby ball的图案是否会防止鸟类接近还存在有很大的疑问,我们只能说,这种图案有可能会改善鸟撞问题,但是不能完全确定。

这个图案真正的作用是什么?

这个图案最核心的作用就是帮助飞机旁的地勤人员了解:这台发动机是否已经发动了。

我们知道,发动机一旦开始工作之后,会吸入大量的气流,如果一不小心站在这台发动机前面,就会被吸入进去,基本上就是小命不保。所以对于机场的地勤人员而言,一定要非常一目了然地判断身旁的发动机是否已经启动了,或者是否正在准备启动。

对比下面的两张动图我们很容易知道:如果没有这个图案,那么发动机内部就是黑漆漆的一团,根本就看不清楚发动机是否在转动。要知道,就这么迟疑一秒钟的时间,就可能引起惨烈的事故。

↑是否有蚊香让发动机的运转状态更加一目了然↑

二战的时候就有了“蚊香”图案了

事实上,这盘蚊香的历史比我们想象的要长很多,早在二战的时候,就有大量的战斗机在螺旋桨的中间位置涂上了螺旋状的图案。

↑二战飞机发动机前的蚊香↑

而之所以会涂上这样的图案,最主要的原因就是一点:方便人们观察螺旋桨是否在旋转以及旋转的方向,从而一方面方便发动机的启动,另一方面保障地勤人员的安全。而出于观察螺旋桨是否在转动这个目的,还有的飞机在螺旋桨的尖部涂上了颜色,这样当螺旋桨开始转动的时候就更加一目了然了。

↑螺旋桨尖端的色块也是为了判断是否在转动↑

当然,还有另一种不太靠谱的说法,就是有一些美国飞行员相信,德国人之所以在螺旋桨位置涂上蚊香状的图案,是为了让敌人觉得头晕眼花,从而在空战中占据优势。当然,这种说法的可信性小编没有找到资料来佐证。

总结

总而言之,飞机发动机中央的那盘蚊香,最开始的、也是最主要的作用就是让地勤人员了解,这台发动机是否在转动,从而保障地勤人员的人身安全。

只是后来日本的全日航空公司发明了一种仿照眼睛的图案,认为这种图案可以防止鸟类接近发动机,所以才会有一个“鹰眼”的误传,实际上鹰眼只是指wobbly ball这一种图案,而且这种做法到底能不能防止鸟撞还是存疑的。

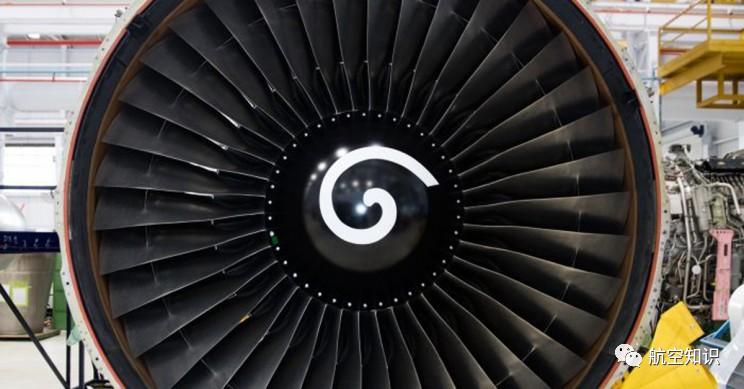

当然,现在这个图案还有更多的作用,比如说做广告,像下图的这个图案,实际上不是一个螺旋形,而是一个变体的字母“G”,这台发动机是GE公司生产的,这个图案就兼具了做广告的功能。

↑GE发动机中央的字母“G”↑
